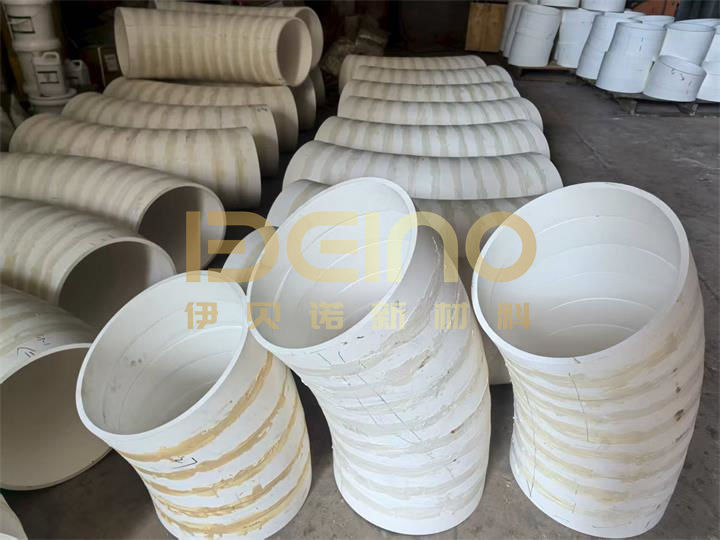

Coiffure en céramique d'aluminium de grand diamètre pour revêtement de tuyau résistant à l'usure

Manchon en céramique d'alumine de grand diamètre pour revêtement de tuyau résistant à l'usure

Les manchons en céramique d'alumine de grand diamètre sont utilisés pour protéger la surface interne des pipelines en acier contre l'usure abrasive.

Contrairement à un revêtement en carreaux de céramique assemblé à partir de nombreuses pièces individuelles le long de la circonférence du tuyau, un manchon en céramique d'alumine offre une surface d'usure céramique circulaire continue. Cela le rend particulièrement adapté aux sections de tuyaux droites où un alésage interne stable et une protection contre l'usure sur toute la circonférence sont requis.

ELACERA fabrique des manchons en céramique selon les dimensions et les dessins des tuyaux du client. Le diamètre intérieur, le diamètre extérieur, la longueur du manchon et l'épaisseur de la paroi peuvent tous être personnalisés.

Pourquoi utiliser un manchon en céramique intégral ?

Dans les systèmes de transport pneumatique et autres systèmes de manipulation de matériaux abrasifs, l'usure se développe souvent progressivement le long de la paroi interne du tuyau.

Un manchon intégral en céramique d'alumine offre une protection céramique sur toute la circonférence du pipeline. Comme il n'y a pas de joints de carreaux longitudinaux dans le sens de l'écoulement du matériau, la surface d'usure interne peut rester relativement continue.

Cette structure est particulièrement utile lorsque le client a besoin de :

• protection céramique sur toute la circonférence
• un diamètre intérieur constant
• moins de joints longitudinaux à l'intérieur du tuyau
• un alignement précis de la céramique entre les sections adjacentes
• dimensions personnalisées pour correspondre à un tuyau en acier existant

La performance finale dépend toujours des dimensions de la céramique, du traitement des joints, de la méthode d'installation et des conditions de transport réelles.

Céramique résistante à l'usure à 95 % d'alumine

Les manchons en céramique sont fabriqués à partir de céramique d'alumine résistante à l'usure et formés par frittage à haute température.

Propriétés typiques de la céramique

Les valeurs réelles peuvent être confirmées selon la nuance de céramique sélectionnée pour le projet.

Les dimensions sont fabriquées pour correspondre au tuyau

Un manchon en céramique ne peut pas être sélectionné uniquement par le diamètre nominal du tuyau.

Avant la production, nous devons normalement confirmer :

Diamètre intérieur
Ceci détermine le passage d'écoulement fini après l'installation.

Diamètre extérieur
Ceci doit correspondre à l'espace interne disponible du tuyau en acier et à la méthode d'installation sélectionnée.

Longueur du manchon
Les manchons en céramique sont installés section par section le long du pipeline.

Épaisseur de la paroi
L'épaisseur de la céramique est sélectionnée en fonction des conditions d'usure, de l'alésage disponible du tuyau et des exigences du projet.

Pour un pipeline existant, le diamètre intérieur fini après l'installation de la céramique doit être vérifié avant la production. Ceci est particulièrement important lorsque le revêtement est ajouté à un tuyau avec une zone d'écoulement limitée.

Où sont utilisés les tuyaux revêtus de manchons en céramique

Les manchons en céramique d'alumine sont principalement utilisés dans les sections de pipeline droites transportant des poudres ou des particules abrasives, telles que :

• poudre de charbon
• cendres volantes
• ciment et matière première
• poudre minérale
• silice et autres particules abrasives
• poudre de batterie au lithium
• autres matériaux en vrac secs

Les industries typiques comprennent le ciment, la production d'énergie, l'exploitation minière, l'acier, le traitement chimique et le transport de poudre.

Pour les réducteurs, les tés, les grandes transitions ou autres raccords irréguliers, la structure de revêtement céramique la plus appropriée doit être évaluée en fonction de la géométrie réelle plutôt que d'utiliser automatiquement la même conception de manchon.

Les détails d'installation sont importants

Le matériau céramique lui-même n'est qu'une partie d'un tuyau fiable revêtu de manchons en céramique.

Lors de l'assemblage, les manchons en céramique adjacents doivent rester concentriques afin de ne pas créer d'échelons internes inutiles entre les sections.

Le traitement près des extrémités des tuyaux et des brides est également important. Si un espace métallique est laissé exposé entre le revêtement céramique et la zone de connexion, cette position peut devenir un point d'usure localisé.

Pour cette raison, nous examinons normalement le dessin complet du tuyau plutôt que de simplement citer les dimensions du manchon en céramique.

Ce dont nous avons besoin pour un devis

Si vous avez besoin d'un manchon en céramique d'alumine personnalisé ou d'un tuyau revêtu de manchons en céramique, veuillez envoyer :

• diamètre intérieur de la céramique
• diamètre extérieur de la céramique
• longueur du manchon
• épaisseur de paroi requise
• dimensions du tuyau en acier
• matériau transporté
• taille des particules
• température de fonctionnement
• pression de travail
• dessin, si disponible

Si les dimensions exactes de la céramique n'ont pas encore été déterminées, vous pouvez également envoyer le dessin du tuyau en acier et les conditions de fonctionnement. Nous pouvons examiner l'espace de revêtement disponible avant le devis.
