Coudes pour camions pompes à béton - Résistance extrême à l'usure et à l'abrasion

Description du produit

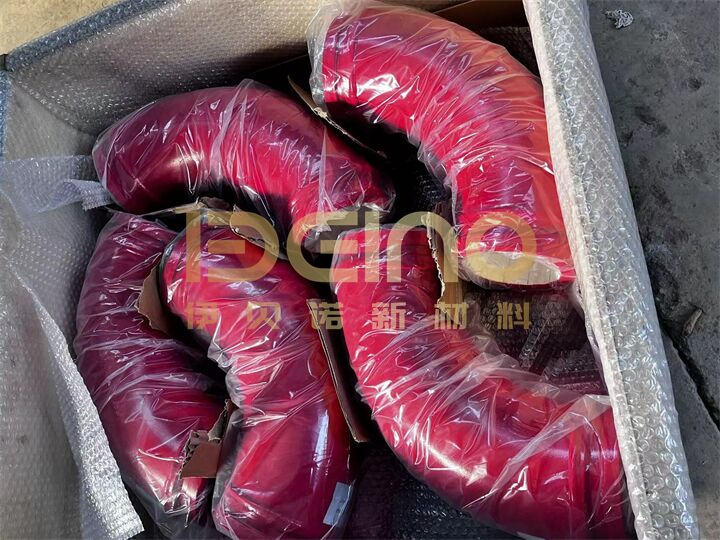

Les coudes recouverts de céramique ELACERA® sont des pièces d'usure de remplacement pour les camions de pompes à béton.avec une attention particulière au rayon extérieurLe coude en acier supporte les charges structurelles et de connexion, tandis que la doublure en céramique protège la surface de contact du béton.

Détails du produit

L'usure se concentre sur la courbure extérieure

Un coude de pompe ne s'use pas uniformément autour de sa circonférence.Les chocs répétés et le glissement éliminent progressivement la matière de cette zone., tandis que le rayon intérieur peut encore sembler utilisable.

La gravité de l'usure change également avec le rayon de flexion, la pression de pompage, le classement des agrégats et la consistance du mélange de béton.l'arrangement en céramique doit suivre la direction réelle du débit du matériau au lieu d'être traité comme une simple doublure décorative.

Les petites tuiles en céramique utilisées à l'intérieur du coude peuvent suivre la surface courbe plus près que les grandes pièces plates.et la couverture autour de la courbe extérieure sont vérifiées avant la fin de l'assemblage.

Paramètres céramiques typiques de la ZTA

Les valeurs ci-dessus décrivent le matériau céramique utilisé pour ce produit.

L'ajustement est aussi important que la dureté de la céramique

Dans la pratique, un coude de remplacement ne peut pas être sélectionné à partir du seul diamètre nominal.

Une transition incorrecte à l'une ou l'autre extrémité peut laisser un bord surélevé à l'intérieur du pipeline.Les dimensions incorrectes du col peuvent également affecter l'installation et l'étanchéité de la pince..

Avant la production, les données suivantes doivent être vérifiées par rapport à la ligne de pompage existante:

• Diamètre intérieur nominal
• Angle du coude
• Radius de la ligne du centre
• Longueur totale et longueur installée
• Type et dimensions du collet
• Épaisseur des parois et des revêtements en céramique
• Modèle ou numéro de pièce d'origine du chariot-pompe
• Position de la zone la plus fortement usée

Lorsqu'un ancien coude est disponible, un échantillon ou un dessin dimensionnel clair fournit une référence plus fiable que le seul modèle d'équipement.

Installation et inspection

Avant d'installer le coude, vérifiez si les deux extrémités de la transition ne sont pas exposées à l'acier, à des pièces de céramique ou à une étape évidente entre le revêtement et le tuyau adjacent.Les colliers de serrage et les surfaces d'étanchéité doivent être propres et correctement alignés.

Après l'installation, le coude ne doit pas être forcé en position par la pince.Il convient également de vérifier que les supports des conduites ne supportent pas les charges causées par une section droite non supportée..

L'inspection périodique devrait porter sur le rayon extérieur, la transition de la céramique à l'acier aux deux extrémités et la connexion de la pince.Ces zones révèlent normalement l'usure en développement plus tôt que la surface extérieure peinte.

Questions fréquentes

Pourquoi le rayon extérieur d'un coude de pompe s'use-t-il en premier?

Le béton et l'agrégat continuent de se déplacer vers l'extérieur à mesure que le flux change de direction.

Est-ce que la céramique est fixée autour de la circonférence complète?

La disposition en céramique dépend de la structure du coude et des conditions de fonctionnement.tandis que la courbe extérieure peut utiliser un arrangement renforcé où l'impact est plus grave.

Est-il possible de sélectionner un coude en utilisant uniquement la taille DN125?

Non, l'angle de courbure, le rayon de la ligne centrale, la longueur installée, les dimensions du col et le numéro de pièce d'origine doivent également être confirmés.

Pourquoi utiliser de petites tuiles en céramique à l'intérieur du coude?

Les pièces plus petites suivent plus étroitement la surface interne courbée. Elles permettent également à la disposition de la doublure de correspondre à la géométrie de flexion et de concentrer la protection dans la zone d'usure principale.

Le coude peut-il être fabriqué à partir d'un ancien échantillon?

Oui, un coude existant peut être utilisé pour confirmer l'angle, le rayon, la connexion des extrémités et les dimensions installées.

Que faut- il vérifier lors du remplacement du coude?

Vérifiez les terminaisons, les colliers de serrage, les surfaces d'étanchéité, l'état de la céramique et l'alignement des conduites.

Pour le remplacement, fournissez le numéro de pièce d'origine ainsi que l'angle du coude, le rayon de la ligne centrale, les dimensions de l'extrémité et les photos de la zone usée.ELACERA® vérifiera les détails du montage avant la production.
