Couche en céramique d'aluminium supportée par l'acier pour parachutes et trottinettes

Description courte du produit

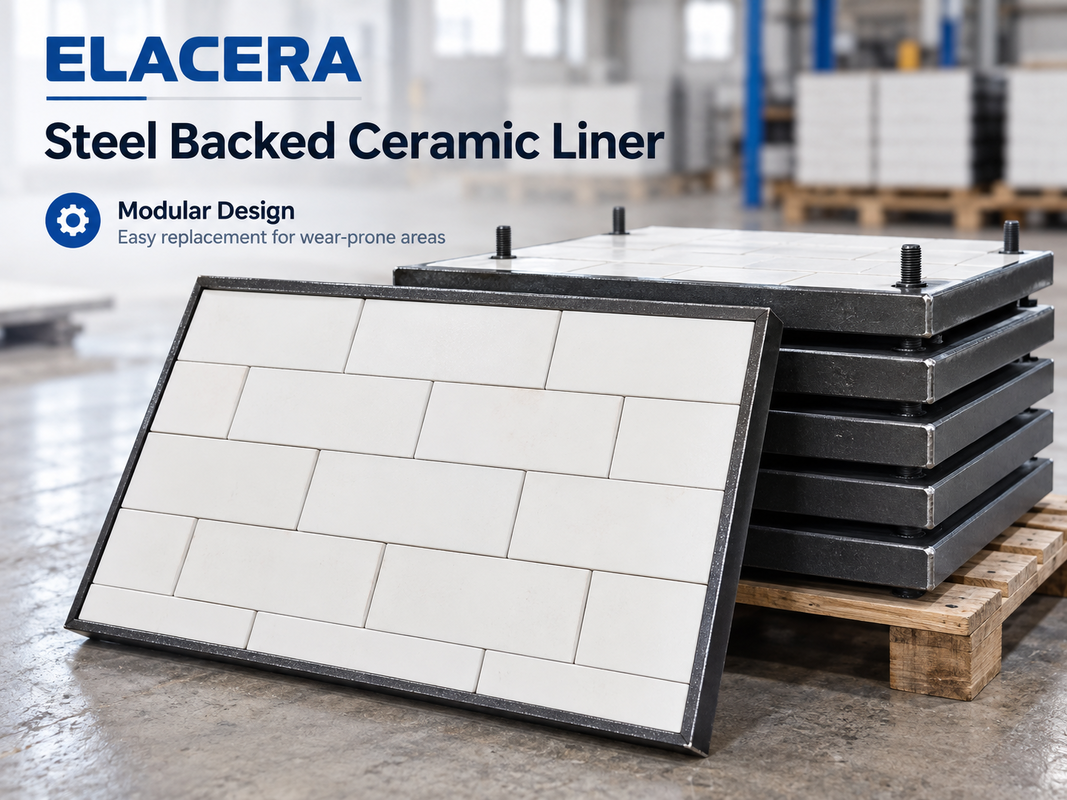

Les revêtements en céramique ELACERA sur support acier utilisent des carreaux de céramique à haute teneur en alumine collés sur une plaque de support en acier fabriquée. Le revêtement modulaire protège les goulottes, trémies, silos et équipements de transfert exposés à une abrasion par glissement sévère, tandis que le support en acier permet une installation et un remplacement mécaniques pratiques.

Un revêtement en céramique sur support acier est un panneau modulaire de protection contre l'usure composé de carreaux de céramique à haute résistance à l'usure fixés sur une plaque de support en acier fabriquée.

Il est principalement utilisé dans les goulottes, trémies, silos, points de transfert et autres équipements de manutention de matériaux en vrac où le glissement continu de matériaux abrasifs provoque une usure rapide de la surface de l'équipement.

Contrairement aux revêtements composites céramique-caoutchouc-acier, cette conception ne contient pas de couche d'amortissement en caoutchouc. La céramique fournit la surface de travail résistante à l'usure, tandis que le support en acier donne au panneau un soutien structurel et permet au revêtement complet d'être installé ou remplacé en une seule unité.

Structure du produit

Le revêtement se compose de deux parties principales :

Couche d'usure en céramique d'alumine
Les carreaux de céramique à haute teneur en alumine forment la surface de contact avec le matériau. Leur dureté élevée les rend adaptés à la résistance à l'abrasion continue causée par le charbon, les cendres, le clinker, le minerai, les poudres minérales et autres matériaux en vrac abrasifs.

Plaque de support en acier
La plaque d'acier supporte la couche de céramique et fournit une base de montage solide. Selon la conception de l'équipement, le support peut être fabriqué avec des goujons soudés, des boulons filetés, des trous de montage, des bords pliés ou des cadres en acier personnalisés.

La taille, la disposition de la céramique et la position de montage peuvent toutes être produites selon le dessin approuvé.

Pourquoi utiliser des revêtements en céramique sur support acier ?

Pour les grandes surfaces d'équipement, le collage direct de carreaux de céramique individuels sur l'équipement peut nécessiter un temps d'installation considérable et rendre la maintenance future plus difficile.

Avec un revêtement en céramique sur support acier, le revêtement en céramique est préassemblé sur une plaque d'acier avant l'installation.

Cela offre plusieurs avantages pratiques :

• installation modulaire
• remplacement plus facile du revêtement
• temps de maintenance réduit
• disposition stable de la céramique
• préfabrication pratique
• positions de montage personnalisées

Lorsque l'usure est concentrée dans une zone spécifique, des panneaux individuels peuvent être remplacés sans avoir à revêtir toute la surface de l'équipement.

Conçu pour l'abrasion par glissement

Différentes conditions d'usure nécessitent différentes structures de revêtement.

Pour les applications avec un impact sévère causé par de grosses particules, un revêtement composite céramique-caoutchouc-acier peut offrir un meilleur amortissement des chocs.

Un revêtement céramique + acier est plus adapté lorsque l'abrasion par glissement est le mécanisme d'usure dominant et qu'une structure de revêtement modulaire rigide est préférée.

Les conditions de fonctionnement typiques comprennent :

• glissement continu du matériau
• manutention de poudres abrasives
• particules fines ou de taille moyenne
• impact modéré
• espace d'installation limité
• panneaux de revêtement montés mécaniquement

La sélection du revêtement doit donc être basée sur le mécanisme d'usure réel plutôt que sur l'épaisseur de la céramique seule.

Disposition décalée des carreaux de céramique

Les carreaux de céramique d'alumine peuvent être disposés en quinconce.

Cela permet d'éviter les joints longs et continus dans le sens de l'écoulement du matériau et crée une surface résistante à l'usure plus continue.

La disposition de la céramique peut être ajustée en fonction de :

• direction de l'écoulement du matériau
• taille des particules
• vitesse du matériau
• angle d'impact
• géométrie de l'équipement
• schéma d'usure attendu

Pour les équipements irréguliers ou non standard, nous pouvons fabriquer les carreaux de céramique et la plaque de support en acier selon les dessins du client.

Options d'installation

Les revêtements en céramique sur support acier peuvent être fournis avec différentes conceptions de montage.

Les options courantes comprennent :

• goujons soudés
• boulons filetés
• trous de montage
• cadres en acier soudés
• structures de fixation personnalisées

La plaque de support vous permet d'assembler le panneau de revêtement avant qu'il n'arrive sur site, réduisant ainsi le travail d'installation de la céramique requis à l'intérieur de l'équipement.

Ceci est particulièrement utile lorsque le temps d'arrêt est limité.

Applications typiques

Les revêtements en céramique sur support acier sont couramment installés dans :

• goulottes de transfert
• goulottes de décharge
• trémies
• silos
• silos de stockage
• alimentateurs
• points de transfert
• équipements de manutention du charbon
• équipements de manutention du ciment
• équipements de traitement des minéraux
• systèmes de convoyage de poudre

Ils sont particulièrement adaptés aux surfaces d'usure plates ou relativement simples où des panneaux modulaires peuvent être installés mécaniquement.

Industries

Les industries typiques comprennent :

Usines de ciment

Systèmes de manutention de clinker, de matières premières, de cendres volantes et de poudre.

Exploitation minière et traitement des minéraux
Équipements de transfert de minerai, de concentré et de minéraux abrasifs.

Centrales électriques
Équipements de manutention de charbon, de cendres et de matériaux pulvérisés.

Usines sidérurgiques
Systèmes de convoyage de matières premières, de coke, de sinter et de poussière.

Ports et terminaux de vrac
Goulottes de transfert de matériaux en vrac et équipements de chargement.

Traitement chimique et des poudres
Équipements manipulant des poudres abrasives et des matériaux granulaires.

Fabrication personnalisée

Les revêtements en céramique sur support acier ELACERA peuvent être fabriqués selon les dimensions réelles de l'équipement et les conditions de fonctionnement.

La personnalisation disponible comprend :

• longueur et largeur du revêtement
• épaisseur totale
• épaisseur de la céramique
• épaisseur de la plaque d'acier
• dimensions des carreaux de céramique
• disposition des carreaux
• quantité de goujons de montage
• positions des boulons
• forme du cadre en acier
• conception des bords
• disposition d'installation

Pour les projets de remplacement, les dessins de revêtement existants, les dessins d'équipement ou les mesures d'échantillons peuvent être utilisés pour l'évaluation technique.

Informations requises pour la sélection

Pour recommander une structure de revêtement appropriée, il est utile de fournir :

• matériau transporté
• taille des particules
• température de fonctionnement
• vitesse du matériau
• condition d'impact
• position d'installation
• matériau de revêtement existant
• dimensions du revêtement
• durée de vie attendue
• dessin d'installation

Ces informations aident à déterminer l'épaisseur de céramique appropriée, le support en acier et la méthode de montage.

Fabrication et inspection

Le support en acier est d'abord fabriqué selon les dimensions confirmées et la conception de montage.

Les carreaux de céramique d'alumine sont ensuite coupés et disposés selon la géométrie du panneau avant d'être fixés solidement sur le substrat en acier.

Avant l'expédition, les revêtements finis peuvent être vérifiés pour :

• dimensions globales
• disposition de la céramique
• état de collage
• positions de montage
• fabrication de l'acier
• état de surface
• quantité et identification

Pour les grands projets, des panneaux individuels peuvent également être numérotés selon le dessin d'installation.

Emballage et expédition

Les revêtements en céramique sur support acier sont emballés en fonction de leur taille, de leur poids et de leur méthode de transport.

Les panneaux de revêtement lourds sont normalement emballés sur des palettes renforcées ou dans des caisses en bois pour éviter les mouvements et les dommages pendant le transport.

Un emballage d'exportation peut être préparé pour le fret maritime, le fret aérien ou le transport multimodal.

FAQ

1. Qu'est-ce qu'un revêtement en céramique sur support acier ?
C'est un revêtement résistant à l'usure fabriqué à partir de carreaux de céramique d'alumine fixés sur une plaque de support en acier. La céramique résiste à l'abrasion tandis que la plaque d'acier fournit un support structurel et une résistance au montage.

2. Quelle est la différence entre un revêtement en céramique sur support acier et un revêtement céramique-caoutchouc-acier ?
Un revêtement en céramique sur support acier ne contient que de la céramique et de l'acier. Un revêtement céramique-caoutchouc-acier contient également une couche de caoutchouc pour un amortissement supplémentaire des chocs.

3. Quand faut-il choisir un revêtement céramique + acier ?Il convient généralement lorsque l'abrasion par glissement est le principal mécanisme d'usure et qu'une structure de revêtement modulaire rigide est requise.
4. Les dimensions du revêtement peuvent-elles être personnalisées ?

Oui. La taille du panneau, l'épaisseur de la céramique, l'épaisseur de l'acier et les positions de montage peuvent tous être fabriqués selon les dessins.
5. Des goujons de montage peuvent-ils être soudés au dos ?

Oui. Des goujons soudés, des boulons, des trous et d'autres structures de montage peuvent être personnalisés.
6. La disposition de la céramique peut-elle suivre la direction de l'écoulement du matériau ?

Oui. La taille et la disposition des carreaux peuvent être optimisées en fonction de la géométrie de l'équipement et de la direction de l'usure.
7. Quelles informations sont nécessaires pour un devis ?

Veuillez fournir les dimensions ou les dessins du revêtement, l'épaisseur de la céramique, l'épaisseur de la plaque d'acier, la conception du montage, la quantité et les conditions de fonctionnement de base.
8. Des revêtements de remplacement peuvent-ils être fabriqués à partir d'échantillons existants ?

Oui. Les dessins existants, les mesures d'échantillons ou les dimensions de l'équipement peuvent être utilisés pour l'évaluation et la reproduction.
