Garniture de cône de hydrocyclone en céramique d'alumine

Description du produit

Garnitures de spigot de cyclone à alumina céramique pour service de boues minérales abrasives. Les garnitures d'apex personnalisées sont fabriquées selon les dessins, les échantillons et les dimensions d'alésage requises.

Le spigot, également appelé apex, est l'une des plus petites pièces d'un cyclone, mais il fonctionne dans l'une des zones d'usure les plus exigeantes.

Lors de la classification, la boue de sous-verse passe par cette ouverture à grande vitesse. Les particules solides entrent en contact continu avec la surface intérieure, et la combinaison de l'abrasion, de la turbulence locale et de la forte concentration de solides peut progressivement agrandir le diamètre de sortie.

Pour les équipes de maintenance, la préoccupation n'est pas seulement que la garniture finisse par s'user.

À mesure que l'ouverture de l'apex change, la condition de sous-verse change avec elle. Cela peut affecter le fonctionnement du cyclone et influencer la stabilité de la séparation, la densité de sous-verse et la cohérence globale du processus.

C'est pourquoi nous considérons normalement une garniture de spigot de cyclone comme à la fois un composant d'usure et un composant dimensionnel.

Pour les applications de boues minérales très abrasives, une garniture de spigot en céramique d'alumine peut fournir une surface plus stable et résistante à l'usure là où les garnitures élastomères conventionnelles s'usent trop rapidement ou lorsque le maintien de la géométrie de sortie est particulièrement important.

Pourquoi l'apex s'use si rapidement

L'apex est continuellement exposé aux solides concentrés quittant le cyclone.

Comparé à de nombreuses autres surfaces d'équipement, l'usure est ici très localisée. La zone de sortie est relativement petite, la vitesse de la boue est élevée et les particules traversent à plusieurs reprises la même surface interne.

Selon le minerai, la granulométrie, la concentration de la boue et la pression de fonctionnement, le schéma d'usure peut ne pas toujours être uniforme.

En pratique, nous accordons souvent une attention particulière à :

• l'alésage interne,
• la transition d'entrée,
• le bord de décharge,
• et toute zone locale où le flux de boue est perturbé.

Une fois que ces zones commencent à s'user, le diamètre interne peut augmenter progressivement.

Une ouverture plus grande peut encore sembler mécaniquement acceptable, mais d'un point de vue opérationnel, la géométrie est déjà différente de la conception d'origine.

C'est une raison pour laquelle demander simplement : « Combien de temps durera la garniture ? » n'est généralement pas suffisant.

Une meilleure question est :

Dans quelle mesure la garniture peut-elle maintenir la géométrie d'apex requise pendant sa période de service ?

Pourquoi la céramique d'alumine est utilisée dans les spigots de cyclone

La céramique d'alumine est largement utilisée dans les équipements de manipulation abrasive en raison de sa dureté élevée et de sa bonne résistance à l'usure par glissement.

Dans un spigot de cyclone, la céramique forme la surface d'usure directement exposée à la boue, tandis que le boîtier ou la structure de support environnante assure la connexion mécanique au cyclone.

Pour les applications appropriées, l'avantage principal n'est pas seulement une perte de matière plus lente.

Une garniture en céramique peut également aider à maintenir un diamètre interne plus stable dans le temps car la surface résistante à l'usure ne s'érode pas aussi rapidement que de nombreux matériaux plus tendres.

Cela peut être particulièrement utile dans les usines de traitement des minéraux manipulant des matériaux abrasifs tels que le minerai de fer, le minerai de cuivre, le minerai d'or, l'alimentation de préparation du charbon, ou d'autres boues minérales.

Cependant, la céramique n'est pas automatiquement la meilleure réponse pour tous les cyclones.

Si la condition de fonctionnement implique un impact sévère de grosses particules, un choc mécanique fort, ou un mauvais support d'installation, la structure de la garniture doit être examinée attentivement.

La sélection des matériaux doit toujours correspondre au mécanisme d'usure réel.

Informations typiques sur le produit

Le diamètre interne est plus important que ce que de nombreux acheteurs attendent

Lorsque les clients nous envoient une demande pour des garnitures d'apex de cyclone, l'une des premières dimensions que nous vérifions est le diamètre interne fini.

Ce n'est pas simplement une dimension de fabrication.

Cela fait partie de la condition de fonctionnement du cyclone.

Deux garnitures peuvent sembler presque identiques de l'extérieur, mais un diamètre interne différent peut créer une ouverture de sous-verse différente.

Pour les pièces de rechange, nous préférons donc confirmer le dessin de la garniture d'origine, les dimensions existantes ou un échantillon avant la production.

Les dimensions principales comprennent normalement :

Diamètre extérieur, hauteur totale, diamètre d'alésage fini, épaisseur de paroi, dimensions de localisation et détails de connexion.

Si la garniture s'insère dans un boîtier métallique ou un composant en polyuréthane, les dimensions d'interface sont également importantes.

Un composant en céramique très résistant à l'usure mais qui ne s'adapte pas correctement à l'assemblage existant n'est pas une solution pratique.

Structure en céramique monobloc ou revêtue de céramique ?

Les conceptions de spigots de cyclone varient entre les fabricants et les usines.

Certaines applications utilisent un insert en céramique relativement simple, tandis que d'autres nécessitent que le composant d'usure en céramique fonctionne avec une structure de support en acier, caoutchouc ou polyuréthane.

Nous ne recommandons pas de décider de la structure uniquement à partir d'une photo de produit.

La conception correcte dépend de la méthode d'assemblage réelle, de la charge de fonctionnement, de la taille d'alésage requise et de la procédure de remplacement.

Pour les projets de remplacement personnalisés, nous examinons normalement le composant d'origine, puis décidons si la céramique doit être produite comme :

• une garniture en céramique d'alumine monobloc,
• un insert en céramique monté dans un boîtier extérieur,
• ou un composant d'usure en céramique personnalisé fabriqué pour correspondre à l'assemblage d'apex existant.

Pour les pièces en céramique de géométrie complexe ou de sections relativement épaisses, la formation et la cuisson doivent également être prises en compte avec soin car le contrôle dimensionnel devient plus difficile à mesure que la taille et la forme du composant deviennent plus complexes.

C'est un domaine où l'expérience avec les pièces d'usure en céramique industrielle compte plus que le simple devis d'un pourcentage d'alumine.

Ce que nous vérifions avant de recommander une garniture de spigot en céramique

Pour un nouveau projet, nous voulons normalement comprendre le cyclone avant de discuter de la conception finale en céramique.

Les informations les plus utiles sont généralement le modèle de cyclone, la taille d'apex existante, l'alésage fini requis, le matériau de la boue, la taille approximative des particules, la concentration de solides et le matériau de garniture actuel.

Le schéma d'usure de la pièce existante est également très utile.

Par exemple, si la garniture existante présente une abrasion interne relativement uniforme, la solution peut être simple.

Si un côté est fortement usé tandis que le côté opposé reste relativement intact, cela peut indiquer un problème de flux, d'alignement ou de fonctionnement qui devrait être pris en compte avant de simplement remplacer le matériau.

Les photographies du composant usé peuvent souvent nous en dire plus qu'une déclaration générale telle que « la garniture s'use trop vite ».

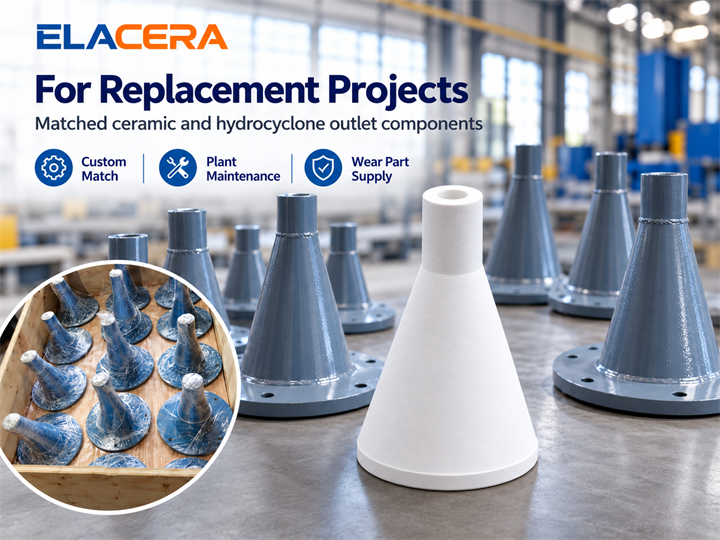

Garnitures de spigot en céramique d'alumine personnalisées pour les projets de remplacement

La plupart des pièces d'usure de cyclone ne sont pas vraiment universelles.

Même lorsque la taille nominale du cyclone est la même, la conception de l'apex, les dimensions extérieures et la méthode d'assemblage peuvent varier entre les fabricants d'équipement.

Pour cette raison, ELACERA peut produire des garnitures de spigot de cyclone en céramique d'alumine selon les dessins, échantillons ou dimensions confirmées des clients.

Pour les projets de remplacement, notre principale préoccupation est que le composant en céramique ne fournisse pas seulement une résistance à l'usure, mais corresponde également à l'équipement existant avec une précision suffisante pour une installation et un fonctionnement pratiques.

Avant la production, nous confirmons normalement les dimensions critiques et l'interface requise avec le composant environnant.

Après cuisson et finition, l'alésage et les dimensions de montage principales sont à nouveau vérifiés avant l'expédition.

Pour les équipes de maintenance, cela permet de réduire l'un des problèmes les plus courants avec les pièces d'usure en céramique personnalisées :

une garniture qui semble correcte, mais qui ne s'adapte pas correctement lorsqu'elle arrive sur le site.

Une pièce d'usure doit protéger le processus, pas seulement l'équipement

Les garnitures de spigot de cyclone sont relativement petites par rapport aux tuyaux, cyclones ou pompes à boues.

Mais leur emplacement les rend importantes.

Lorsque l'apex s'use, le problème n'est pas seulement le coût de remplacement. Le changement de géométrie de sortie peut affecter progressivement le fonctionnement du cyclone.

C'est pourquoi nous préférons traiter le spigot comme un composant d'usure de processus plutôt que comme une simple pièce de rechange en céramique.

La bonne solution doit considérer les deux aspects du problème :

résistance à l'usure et stabilité dimensionnelle.

Si vous remplacez une garniture de spigot ou d'apex de cyclone existante, nous envoyer le dessin d'origine, des photos de la pièce usée ou les dimensions clés est généralement le moyen le plus rapide d'évaluer si une solution en céramique d'alumine est appropriée.
