Coude doublé de céramique d'alumine personnalisé pour le transport d'abrasifs

Description du produit

Les coudes recouverts de céramique ELACERA® sont utilisés lorsque les poudres abrasives et les matériaux granulaires changent de direction à l'intérieur d'un système de transport.tandis que les carreaux en céramique d'alumine à 92% protègent la surface interne de l'usure glissante et de l'impact des particules.

La taille, l'épaisseur et la disposition de la céramique sont sélectionnées en fonction du diamètre du coude, du rayon de flexion et des conditions de fonctionnement.

Détails du produit

Pourquoi les coudes sont généralement usés avant les tuyaux droits

Le matériau ne traverse pas un coude de la même manière qu'il traverse un tuyau droit.La courbure extérieure reçoit donc plus de contact coulissant et d'impact direct que le rayon intérieur.

La différence devient plus évidente lors du transport de particules grossières, de matériaux de forme irrégulière ou de mélanges à débit instable.Un coude de petit rayon peut également subir une usure plus concentrée qu'un pli de long rayon.

Le simple fait d'utiliser la même disposition céramique sur l'ensemble du coude n'est peut-être pas la solution la plus appropriée.particulièrement lorsque les coudes d'acier précédents ont été usés à la même position.

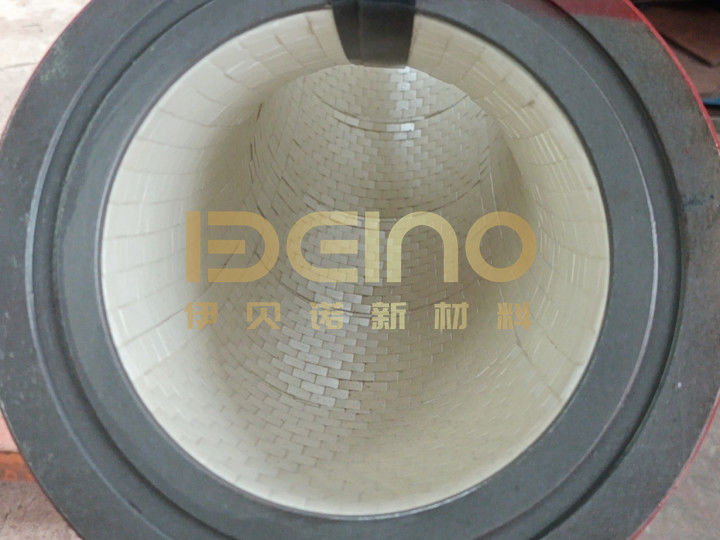

La disposition en céramique à l'intérieur de la courbe

Ce coude utilise des tuiles en céramique d'alumine individuelles plutôt qu'un seul manchon en céramique.Les plus petites pièces suivent la surface interne courbe et peuvent être disposées plus précisément autour de différents diamètres de coude et rayons de courbure.

Les joints sont étalés de manière à ce que le matériau ne se déplace pas continuellement le long d'un seul joint droit.les deux transitions de bout et toute zone où la surface de l'acier pourrait rester exposée.

Une structure revêtue de carreaux est particulièrement pratique pour les grands diamètres et les coudes non standard.un manchon en céramique intégré ou un anneau en céramique segmenté peut être envisagé à la placeLe choix dépend du diamètre interne, de la géométrie du coude et du niveau d'impact.

Paramètres de céramique d'alumine à 92% typiques

Il s'agit de valeurs de matériau typiques, dont la qualité de céramique finale et les exigences d'essai doivent être confirmées dans le cahier des charges.

La fin de la période de transition nécessite une surveillance attentive

Un coude revêtu de céramique peut encore développer une usure locale prématurée lorsque la transition interne n'est pas lisse.Si elle est plus élevée, le bord en céramique peut intercepter à plusieurs reprises le flux de matériau.

Pour cette raison, le diamètre intérieur fini doit être vérifié après revêtement.et la longueur de soudage restante ou la transition de la bride doit suivre le dessin d'installation.

Le coude d'acier lui-même nécessite également un contrôle dimensionnel.et l'orientation de la bride affecter si le composant peut être installé sans forcer le pipeline environnant hors d'alignement.

Les endroits où on utilise ces coudes

Les coudes recouverts de céramique peuvent être installés dans des conduites transportant:

• Charbon pulvérisé
• Cendre volante et cendre de fond
• Poudre de calcaire
• Poussières de ciment et de clinker
• Concentré minéral
• Sable et particules abrasives
• Particules de poussière et de scories des aciéries
• Autres matières sèches en vrac

La sélection réelle des revêtements doit tenir compte de la taille des particules, de la vitesse de débit, de l'angle d'impact, de la température de fonctionnement et du fait que le système fonctionne sous pression ou sous vide.

Questions fréquentes

C'est un coude en céramique?

Non. Le produit présenté sur cette page est un coude en acier revêtu de tuiles en céramique d'alumine.

Pourquoi les joints en céramique sont-ils décalés?

Les joints stagnerés empêchent le matériau de suivre une seule couture continue à travers le coude. Ils réduisent également la possibilité d'exposer une voie d'usure directe à la surface de l'acier.

Le rayon extérieur peut-il utiliser de la céramique plus épaisse?

Oui, lorsque l'usure est concentrée sur la courbure externe, une céramique plus épaisse ou une autre qualité de céramique peut être disposée dans cette zone en fonction du dessin et des conditions d'utilisation.

Peut-on produire à la fois des coudes à brides et des coudes soudés?

Oui, des connexions à flanges, soudéses et autres connexions d'extrémité spécifiées peuvent être fabriquées.

Comment le diamètre interne fini est-il contrôlé?

Le diamètre du coude en acier, la couche d'adhésif et l'épaisseur de la céramique sont considérés ensemble.

Un coude déjà usé peut-il être reproduit?

La production peut être basée sur un dessin confirmé ou un échantillon existant, l'angle de flexion, le rayon de la ligne centrale, la longueur de la tangente, les dimensions de la connexion,La position et l'emplacement de l'usure la plus grave doivent être vérifiés avant la fabrication..

Lorsque vous remplacez un coude qui s' usure à plusieurs reprises au rayon externe, envoyez à ELACERA® une photo de la section usée avec le dessin original.Cela permet de déterminer plus facilement si l'épaisseur de la céramique ou la disposition de la doublure doit être ajustée..
