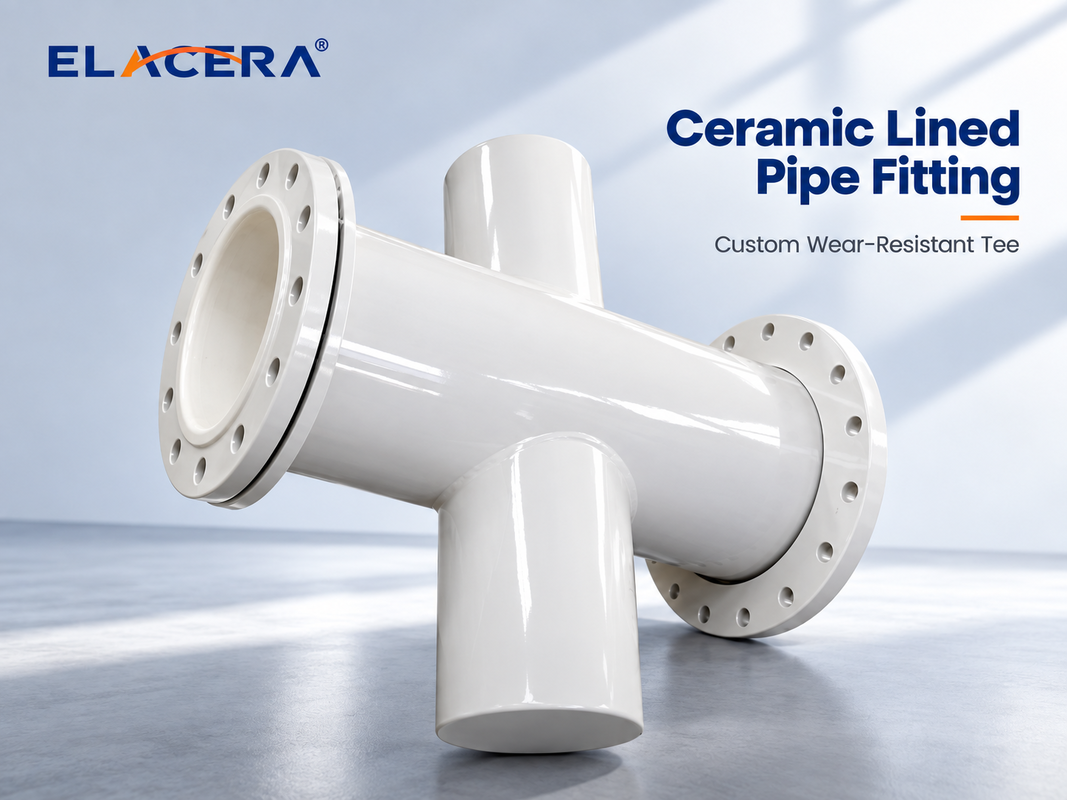

Té en céramique pour le transport de matériaux abrasifs
Description du produit
Les tuyaux de départ revêtus de céramique ELACERA utilisent des carreaux en céramique d'alumine résistants à l'usure pour protéger les branches et les zones de séparation du débit exposées à une abrasion concentrée et à des chocs de particules.On peut personnaliser l' angle du tee., le diamètre du tuyau, l'épaisseur de la céramique, la structure en acier et le type de connexion correspondent aux dessins du projet.
Le tee est souvent l'une des sections les plus difficiles à protéger dans un tuyau de transport abrasif.
Contrairement à un tuyau droit, le matériau entrant dans un tee ne suit pas une seule voie de flux simple.frapper la paroi de jonction ou se concentrer sur un côté du raccordEn conséquence, l'usure est souvent très localisée plutôt que uniformément répartie.
Pour cette raison, un tee revêtu de céramique ne doit pas être simplement considéré comme un tuyau en céramique droit avec une branche supplémentaire.
L'arrangement en céramique doit suivre la géométrie réelle du raccord et assurer une protection continue à travers la jonction.
La jonction est généralement la zone que nous regardons en premier
Lorsque de la poudre abrasive, des cendres, des particules minérales ou d'autres matières en vrac passent à travers un tee, l'entrée de la branche et le mur opposé au flux entrant peuvent subir des impacts répétés de particules.
L'usure réelle dépend de plusieurs facteurs, notamment la direction du débit du matériau, la vitesse de transport, la taille et la dureté des particules, l'angle de branche, la concentration de solides et le diamètre du tuyau.
C'est pour cette raison que deux tees ayant le même diamètre nominal peuvent encore nécessiter des conceptions de doublure différentes.
Pour les positions d'usure sévère, une doublure en céramique ou renforcée localement plus épaisse peut être envisagée au lieu d'utiliser exactement la même épaisseur en céramique sur l'ensemble du raccord.
L'emplacement en céramique autour du carrefour
Pour un tee en céramique, la partie la plus importante n'est pas simplement le matériau en soi, mais la façon dont les carreaux sont disposés autour de la branche et de la jonction.
La surface interne d'un tee change continuellement à l'endroit où le tuyau principal rencontre la branche.Les carreaux en céramique doivent donc être coupés et disposés selon la géométrie interne réelle afin que la surface résistante à l'usure reste aussi continue que possible..
Des carreaux en céramique de forme spéciale ou coupés peuvent être utilisés autour de zones de transition difficiles.
Lorsque l'impact des particules devrait être plus concentré, l'épaisseur de la céramique peut également être ajustée localement en fonction des conditions de fonctionnement et de la conception approuvée.
Cela confère à la doublure en carreaux de céramique un avantage important pour les raccords de tuyaux de grand diamètre et non standard, car la disposition peut être adaptée à des formes internes complexes.
T-pipe ou Y-pipe?
Tous les systèmes de transport ne nécessitent pas un étirement à 90° conventionnel.
Lorsque le procédé et la disposition de l'installation le permettent, une branche en forme de Y peut fournir un changement plus fluide de direction du matériau.
La géométrie d'une branche affecte la façon dont les particules changent de direction à travers le raccord, de sorte que la distribution d'usure à l'intérieur d'un tee de 90 ° peut être différente de celle d'un tuyau en Y.
Cela ne signifie pas qu'un angle de branche soit adapté à toutes les applications. La géométrie du tuyau, la direction du débit, les caractéristiques des matériaux et l'espace d'installation doivent être considérés ensemble.
ELACERA peut fabriquer à la fois des tubes en Y recouverts de céramique conventionnels et des tubes en Y recouverts de céramique personnalisés selon les dessins du projet.
Options de construction typiques
|
Nom de l'article
|
Options à votre disposition
|
|
Matériau de revêtement
|
92% / 95% de céramique d'alumine, ZTA si nécessaire
|
|
Structure du revêtement
|
Carreaux en céramique, manches/anneaux en céramique
|
|
Carcasse en acier
|
Acier au carbone ou en acier inoxydable
|
|
Configuration du tee
|
90° Tee ou branche en Y personnalisée
|
|
Épaisseur de céramique
|
Sélectionné en fonction des conditions d'usure
|
|
Connexion
|
Flange, extrémité de soudage ou connexion personnalisée
|
|
Taille du tuyau
|
Fabriqué selon le dessin
|
|
Traitement de surface
|
Système de peinture selon les exigences du projet
|
La coque en acier fournit une résistance structurelle, tandis que la doublure en céramique d'alumine interne protège la surface de contact du matériau contre l'abrasion.
Pour les t-shirts non standard, l'épaisseur en céramique, l'épaisseur en acier, les dimensions des branches et les détails de connexion peuvent tous être fabriqués selon le dessin approuvé.
Où sont utilisés les tees en céramique
Les tubes à décharge recouverts de céramique conviennent aux systèmes de tuyauterie transportant des matériaux abrasifs tels que:
Charbon pulvérisé · cendres volantes · ciment en poudre · poudre minérale · scories · minerai fin · sable · résidus et autres matières grossières abrasives
Des applications typiques peuvent être trouvées dans les usines de ciment, les centrales thermiques, les mines et le traitement des minéraux, les aciéries, les systèmes de manutention du charbon et autres installations de transport de matières en vrac.
Ce qu'il faut savoir avant de recommander une personne
Pour une pièce de rechange standard, un dessin est généralement le moyen le plus rapide de préparer un devis.
Pour un nouveau système de transport ou un tee-shirt présentant une usure anormale, il est également utile de connaître:
- Matériel transporté
- Taille des particules
- Direction du débit
- Vitesse de transport
- Température de fonctionnement
- Position d'usure actuelle
- Durée de vie requise
Ces détails nous aident à déterminer si une doublure céramique standard est suffisante ou si les zones de jonction et d'impact nécessitent une protection supplémentaire.
Questions fréquentes
Pouvez-vous fabriquer des t-shirts en céramique?
Le diamètre du tuyau, l'angle de branche, les dimensions globales, l'épaisseur de la céramique et les connexions peuvent être fabriqués selon le dessin approuvé.
La branche peut-elle être faite comme un Y-pipe au lieu d'un tee de 90°?
Les raccords en céramique en forme de Y peuvent être personnalisés si la conception du pipeline et du convoyeur l'exigent.
L'épaisseur de la céramique peut-elle être différente autour du point de départ?
Pour une abrasion sévère ou un impact de particules concentrées, l'épaisseur de la céramique peut être ajustée localement en fonction de l'usure et du design approuvé.
Quel type de céramique est généralement utilisé?
La céramique ZTA peut également être envisagée pour les zones nécessitant une plus grande résistance aux chocs.
Pouvez-vous fabriquer des t-shirts à brides et à souder?
Oui, des structures de raccordement à flèche, à soudage et autres sont disponibles selon le dessin.
Quelles informations dois-je envoyer pour un devis?
Si aucun dessin n'est disponible, veuillez indiquer le diamètre du tuyau, l'angle de branche, le type de raccordement, le matériau transporté et les conditions de fonctionnement.
