tuyau en céramique souple pour le transport de poudre de ciment
Introduction du produit
Les connexions flexibles sont souvent les premières pièces à s'user dans une ligne de transport de poudre de ciment.ou entre les tuyaux fixes et les équipements vibrants.
Un tuyau en caoutchouc conventionnel peut absorber les vibrations et les mouvements limités, mais sa couche interne en caoutchouc reste exposée au flux de poudre.rendant le tuyau plus fin et augmentant le risque de fuite ou d'arrêt inattendu.

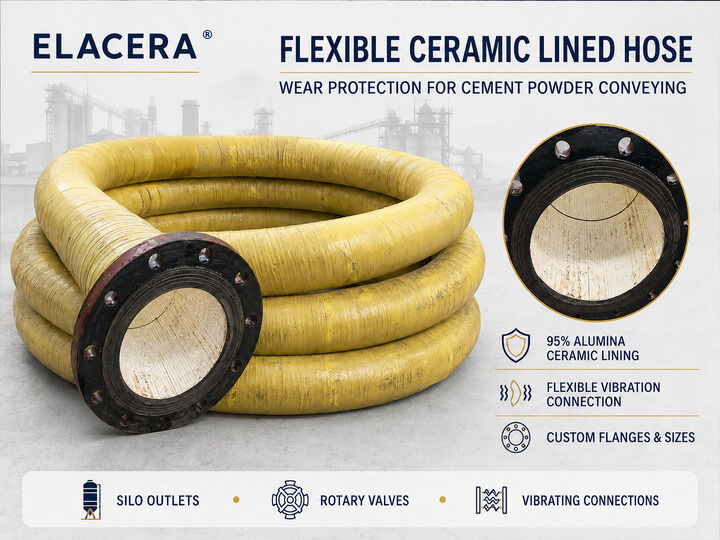

Le tuyau souple recouvert de céramique d'Elacera est conçu pour les connexions à usure répétée dans les systèmes de transport de poudre de ciment.tandis que le corps en caoutchouc renforcé conserve la souplesse contrôlée requise pour les connexions en mouvement ou en vibration.
Pourquoi les connexions flexibles s'usent si vite
Un tuyau d'acier rigide revêtu de céramique fonctionne bien dans les sections de transport fixes, mais il ne peut pas remplacer tous les joints flexibles dans une usine de ciment.les petits écarts d'installation, ou un mouvement limité pendant le fonctionnement.
L'abrasion est souvent plus sévère près des sorties de décharge, des virages ou des zones où le débit du matériau change de direction.Une fois que le caoutchouc intérieur est usé à travers, une fuite de poudre peut se produire même si les tuyaux en acier environnants restent en bon état.
L'installation d'un tuyau recouvert de céramique à ces positions déplace la surface d'usure principale du corps en caoutchouc vers la doublure en céramique.Cela aide à réduire le risque de fuite prématurée sans convertir la connexion flexible en un ensemble rigide.
Placements d'installation typiques
Le tuyau peut être considéré comme:
- Connexions sous les silos de ciment et les bacs de stockage
- Joints flexibles près des vannes rotatives et des convoyeurs à vis
- lignes de chargement et de déchargement de ciment en poudre
- Connexions entre conduites fixes et équipements vibrants
- Systèmes de transport de farine brute refroidie et de poudre minérale sèche
- Les sections courtes de tuyau qui ont déjà été remplacées à plusieurs reprises en raison de l'abrasion interne
Si le matériau transporté est chaud, les températures continues et les températures de pointe doivent être confirmées avant le composé en caoutchouc, le système de collage,et la construction complète du tuyau sont sélectionnées.
Construction de revêtements et tuyaux en céramique
Les pièces en céramique d'alumine disposées étroitement forment la surface intérieure résistante à l'usure, elles sont intégrées et solidement fixées dans la structure en caoutchouc,permettant au tuyau de se plier dans sa plage de conception tout en limitant le contact direct entre la poudre transportée et la couche intérieure de caoutchouc.
Une construction typique comprend:
- Vêtements en céramique d'alumine à 95%
- Couche d'amortissement en caoutchouc élastique
- Couches de renforcement sélectionnées en fonction du diamètre et de la pression du tuyau
- Couverture extérieure en caoutchouc de protection
- Des brides personnalisées ou des raccords de bout spécifiques au projet
L'arrangement en céramique, la structure de renforcement et les connexions d'extrémité ne sont pas identiques pour chaque tuyau.position d'installation, et les performances de flexion requises.
Le tuyau ne doit pas être plié au-dessous de son rayon de flexion minimum confirmé, car une flexion ou une torsion excessive peuvent exercer une pression inutile sur la doublure et les connexions de bout en céramique.
Des bienfaits pratiques pour les positions répétées
Protection céramique contre la poudre de ciment
La doublure en céramique d'alumine reçoit la plupart de l'impact direct et de l'abrasion par glissement du flux de poudre.
Flexibilité maîtrisée
Les pièces en céramique fonctionnent ensemble avec le corps en caoutchouc, permettant au tuyau de s'adapter aux vibrations normales de l'équipement et aux mouvements limités.mais sa portée de flexion doit être conforme à la conception du tuyau confirmé.
Des connexions adaptées au pipeline
Les dimensions de la bride, les motifs des trous de boulons et d'autres raccords peuvent être produits selon le pipeline existant, la norme de la bride ou le dessin du projet.Cela peut réduire les travaux de modification pendant l'installation.
Maintenance axée sur une courte section
Lorsque l'usure est concentrée sur une seule connexion flexible, un tuyau correctement conçu peut être retiré et remplacé sans changer une longue section de tuyauterie fixe.
Mieux adapté aux endroits d'usure connus
Un tuyau recouvert de céramique est particulièrement utile lorsque les tuyaux en caoutchouc précédents ont déjà montré une usure interne répétée.un tuyau en caoutchouc classique peut encore être le choix le plus économique.
Données techniques de référence
|
Nom de l'article
|
Spécification de référence
|
|
Type de produit
|
tuyau en caoutchouc à doublure en céramique flexible
|
|
Matériau céramique
|
95% de céramique d'aluminium
|
|
Densité de céramique
|
Approximativement 3,75 g/cm3
|
|
Dureté céramique
|
≥ 85 HRA
|
|
Construction de tuyaux
|
Couche en céramique d'aluminium + corps de tuyau en caoutchouc renforcé
|
|
Matériaux appropriés
|
Poudre de ciment, farine brute refroidie et autres poudres minérales sèches
|
|
Pression de travail
|
Confirmé selon l'identifiant du tuyau, le renforcement et les conditions de fonctionnement
|
|
Température de fonctionnement
|
Confirmé selon la température du matériau, le composé de caoutchouc et la conception du tuyau
|
|
Diamètre intérieur
|
Personnalisé
|
|
Longueur du tuyau
|
Personnalisé
|
|
Fin des connexions
|
Flanges personnalisées ou raccords spécifiques au projet
|
|
Radius de flexion minimum
|
Confirmé selon les dimensions et la construction du tuyau
|
Les informations ci-dessus sont une référence générale plutôt qu'une spécification fixe pour chaque tuyau.les limites de flexion doivent être confirmées en fonction de la construction complète du tuyau et des conditions de fonctionnement réelles.
Informations requises avant la soumission
Le diamètre intérieur ne suffit pas à lui seul pour sélectionner un tuyau recouvert de céramique.
- Matériel transporté
- Diamètre intérieur requis
- Longueur du tuyau
- Pression de travail et de pointe
- Température continue et de pointe du matériau
- Radius de flexion requis
- Standard de bride ou dessin de raccordement
- Dessin d'installation ou photographies du site
- Si le tuyau est soumis à des vibrations, à des mouvements ou à une pression négative
- Quantité requise
Ces détails permettent de déterminer si un tuyau recouvert de céramique convient à l'installation et nous permettent de revoir la disposition en céramique, la structure de renforcement et la conception des connexions de bout.
Inspection et emballage à l'exportation
Avant la livraison, les dimensions du tuyau, les connexions des brides, la doublure céramique visible et l'apparence extérieure sont vérifiées par rapport aux exigences du dessin ou de la commande confirmées.
En fonction des dimensions du tuyau et de la quantité de commande, les produits peuvent être emballés dans des boîtiers en bois renforcé ou sur des palettes d'exportation appropriées.Les marques d'expédition et les documents peuvent être préparés selon les exigences de la commande.
Questions fréquentes
Ce tuyau est-il adapté à la poudre de ciment chaude?
Elle dépend des températures continues et maximales du matériau, qui affectent le composé de caoutchouc, le système de collage et les performances de service attendues.La température de fonctionnement réelle doit être confirmée avant la production.
Peut-il remplacer tous les tuyaux en caoutchouc dans une usine de ciment?
Non, il est le plus utile lorsque l'abrasion interne est la cause principale de défaillance répétée du tuyau.
La doublure en céramique rend-elle le tuyau rigide?
Les pièces en céramique sont disposées dans le corps en caoutchouc de sorte que le tuyau conserve une souplesse contrôlée.il ne peut être plié ou tordu sans restriction et ne doit pas fonctionner en dessous du rayon de flexion minimum confirmé.
Le tuyau peut-il résister à la pression négative?
Les conditions de pression négative ou d'aspiration doivent être spécifiées avant la conception. La structure de renforcement peut devoir être ajustée pour réduire le risque d'effondrement du tuyau.
Les dimensions de la bride peuvent-elles correspondre à celles d'un pipeline existant?
Les brides et autres accessoires peuvent être personnalisés selon un dessin, une norme de bride ou des dimensions d'installation vérifiées.
Comment la pression de travail admissible est-elle déterminée?
Il dépend du diamètre intérieur du tuyau, de la structure du renforcement, de la longueur totale, des raccords de bout et des conditions de fonctionnement réelles.La pression nominale doit être confirmée pour chaque conception plutôt que d'être supposée à partir du nom du produit.
Quelles sont les informations les plus importantes pour un devis?
Veuillez fournir le diamètre intérieur, la longueur, le matériau transporté, la pression de travail, la température de fonctionnement, les détails de la bride et la quantité.Un dessin d'installation ou une photo claire de la connexion existante est également utile.
À propos d' Elacera
Hunan Yibeinuo New Material Co., Ltd fournit des produits en céramique résistant à l'usure et des composants en céramique pour les systèmes de manutention de matériaux abrasifs.Nous fournissons des tuyaux en céramique., des tuyaux à revêtement en céramique flexible, des revêtements en caoutchouc-céramique, un retard de poulie en céramique et des composants de protection contre l'usure sur mesure.
Pour un devis ou un examen technique, veuillez nous envoyer les dimensions du tuyau, les conditions de fonctionnement et le dessin de connexion.structure de renforcement et connexion de bout en bout.
