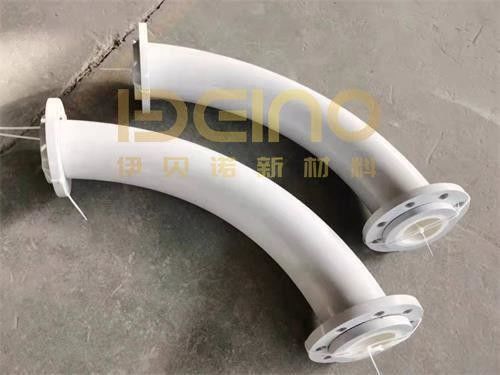

Tuyau en acier revêtu d'un manchon en céramique d'alumine pour le transport abrasif

DESCRIPTION DU PRODUIT

Les tuyaux revêtus de manchons en céramique d'alumine ELACERA® combinent une enveloppe extérieure en acier avec une couche d'usure continue en céramique à haute teneur en alumine. Ils sont conçus pour les systèmes de transport pneumatique et mécanique traitant les cendres, le charbon pulvérisé, le ciment, le laitier, les minéraux et d'autres matériaux abrasifs. Les tuyaux droits, coudes et autres sections de tuyauterie peuvent être personnalisés selon les conditions réelles de fonctionnement.

Pourquoi les tuyaux de transport s'usent-ils de manière inégale ?

Les particules abrasives n'usent pas toutes les parties d'une tuyauterie au même rythme. L'usure est généralement concentrée au niveau des coudes, des réductions, des raccords et d'autres points où le matériau change de direction ou de vitesse.

Dès qu'un amincissement localisé de la paroi apparaît, des fuites peuvent survenir même si la majeure partie du tuyau reste utilisable. Cela peut entraîner des remplacements répétés, des arrêts imprévus et des coûts de maintenance accrus.

Comment fonctionne la structure à manchons céramiques ?

Le tuyau extérieur en acier assure la résistance mécanique et le support d'installation. À l'intérieur du tuyau, des manchons en céramique à haute teneur en alumine forment une surface résistante à l'usure sur toute la circonférence, empêchant les matériaux abrasifs d'entrer en contact direct avec la paroi en acier.

Contrairement à un revêtement conventionnel en tuiles céramiques, un manchon céramique monobloc ne présente aucun joint longitudinal. Les manchons individuels sont installés section par section le long du tuyau. L'alignement des joints, le diamètre intérieur fini et les transitions aux extrémités des brides doivent être rigoureusement contrôlés afin de maintenir un passage d'écoulement interne homogène.

Pourquoi choisir un tuyau revêtu de manchons céramiques ?

• Protection sur toute la circonférence contre l'abrasion par glissement
• Aucun joint longitudinal de tuile céramique
• Risque réduit d'exposition de l'acier entre les éléments céramiques
• Surface interne lisse pour le transport de poudres
• L'enveloppe extérieure en acier offre une résistance structurelle
• Diamètre, longueur, épaisseur de revêtement et raccordement du tuyau sur mesure
• Convient aux tuyaux droits, coudes et autres sections personnalisées

Un revêtement céramique plus épais n'est pas toujours la meilleure solution. La conception appropriée doit correspondre à la dureté du matériau, à la granulométrie, à la vitesse d'écoulement, à l'angle d'impact, à la température de fonctionnement et à la géométrie de la tuyauterie.

Paramètres techniques des manchons en céramique d'alumine

Configuration des tuyaux revêtus de manchons céramiques

Applications types

Les tuyaux en acier revêtus de manchons céramiques sont couramment utilisés dans :

Systèmes de transport pneumatique de cendres

Tuyauteries de transport de charbon pulvérisé

Lignes de ciment et de matières premières

Systèmes de transport de minéraux et de résidus miniers

Tuyauteries de poussières et de laitier en aciérie

Autres équipements de transport de poudres abrasives

Sélection basée sur les conditions d'usure

Pour une sélection précise, la zone d'usure doit être examinée avant de décider de l'épaisseur de la céramique. Les coudes soumis à un impact concentré de particules peuvent nécessiter une conception différente de celle des tuyaux droits soumis principalement à une abrasion par glissement.

Veuillez indiquer le matériau transporté, la granulométrie, la vitesse d'écoulement, la température de fonctionnement, les dimensions des tuyaux, le mode de raccordement et le plan d'installation. Ces informations permettent de concevoir correctement la disposition des manchons céramiques et les transitions internes.

FAQ

Quelle est la différence entre un manchon céramique et un revêtement en tuiles céramiques ?

Un manchon céramique offre une protection sur toute la circonférence sans joints de tuiles longitudinaux. Les tuiles céramiques sont généralement choisies pour les diamètres plus importants ou les sections de tuyauterie où les manchons monoblocs ne sont pas adaptés.

Les manchons céramiques peuvent-ils être utilisés dans les coudes ?

Oui. Les manchons céramiques peuvent être fabriqués et disposés en fonction du diamètre du coude, du rayon de courbure et de la géométrie interne.

Le tuyau extérieur en acier peut-il être personnalisé ?

Oui. L'acier au carbone ou l'acier inoxydable peut être choisi en fonction des exigences d'installation, de température, de corrosion et de structure.

Quelle est la durée de vie d'un tuyau revêtu de manchons céramiques ?

La durée de vie réelle dépend du matériau transporté, de la granulométrie, de la vitesse, de l'angle d'impact, de la température et du temps de fonctionnement. Ces conditions doivent être examinées avant d'effectuer une estimation de la durée de vie.

Quelles informations sont nécessaires pour obtenir un devis ?

Veuillez envoyer le plan de la tuyauterie, les dimensions, le matériau transporté, la granulométrie, la vitesse, la température, la norme de raccordement et la quantité requise.

Si une même section de tuyauterie doit être remplacée de manière répétée, envoyez les données de fonctionnement et le plan à ELACERA®. Notre équipe technique examinera le mécanisme d'usure et recommandera une conception de revêtement par manchons céramiques adaptée.
