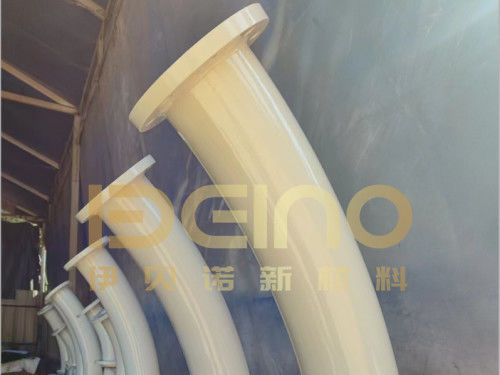

Tubes en céramique d'aluminium industriel résistantes à l'usure

Un tuyau en céramique d'alumine industrielle est conçu pour protéger les tuyaux en acier contre l'abrasion causée par les cendres, la poudre de charbon, la poussière de clinker, le concentré minéral, les résidus et autres matériaux abrasifs.

Ce tube en céramique résistant à l'usure combine une coque d'acier fabriquée avec des carreaux en céramique d'alumine bien ajustés.tandis que la doublure en céramique protège la surface interne contre l'abrasion par glissement et l'impact de particules localisées.

Les dimensions finales, les matériaux et les détails de revêtement sont soumis au dessin confirmé et aux conditions de fonctionnement.

Pourquoi les tuyaux courbes s'usent- ils plus vite?

Les particules entrant dans la section courbe, l'inertie peut les pousser vers le rayon extérieur du tuyau.Cela concentre l'impact et l'abrasion dans une zone plus petite.

Les positions les plus vulnérables sont souvent:

L'arc extérieur de la courbe

L'entrée de courbure où le matériau change d'abord de direction

La transition entre sections droites et courbes

Zones dont le diamètre interne change brusquement

Bords en céramique tournés vers le matériau entrant

Finitions de brides en acier exposé ou transitions internes inégales

Un tuyau peut donc se détériorer même si la majeure partie de sa doublure en céramique reste intacte.La conception doit protéger la zone d'usure réelle au lieu de choisir l'épaisseur de la céramique uniquement à partir du diamètre nominal du tuyau.

Pour un choc directionnel grave, une céramique plus épaisse ou un arrangement de doublure renforcé peut être envisagé à l'arc extérieur tout en maintenant le diamètre interne fini requis.

L'aménagement des tuiles en céramique fait partie de l'usure

Les performances d'un tuyau recouvert de carreaux de céramique dépendent de plus que de la dureté de la céramique.

Taille de la tuile et courbure du tuyau

Les dimensions des carreaux de céramique doivent correspondre au diamètre interne et à la courbure du tuyau.

L'objectif est d'obtenir une surface de revêtement uniforme avec des espaces contrôlés et un contact stable entre la céramique et la coque d'acier préparée.

Accord conjoint

Dans les cas pratiques, les joints en céramique sont étalés de manière à ce que les lignes continues des joints ne deviennent pas des chemins d'usure directs.l'orientation des carreaux doit également être révisée par rapport à la direction du débit de matériau.

Les bords soulevés, les espaces ouverts et les joints mal alignés peuvent perturber le débit et exposer les carreaux individuels à un impact concentré.

Transitions à l'extrémité du tuyau

La doublure en céramique doit se terminer nettement aux brides et aux connexions soudées.

La connexion à la section de tuyauterie suivante doit donc être considérée comme faisant partie de la conception de la doublure, en particulier dans les systèmes de transport pneumatique.

Pipe courbée à chaud ou courbée fabriquée?

La coque d'acier peut être produite comme une courbe intégralement formée ou comme une courbe segmentée fabriquée.et la faisabilité de fabrication.

Une courbure intégrale n'est pas automatiquement plus résistante à l'usure dans toutes les applications.et protection de l'arc extérieur.

Ce que la doublure en céramique peut et ne peut pas faire

La céramique d'alumine fournit une surface de travail dure qui peut réduire l'abrasion directe du tuyau d'acier.le passage interne peut également rester relativement constant.

Toutefois, la doublure en céramique ne doit pas être évaluée séparément de l'ensemble complet de tuyaux:

• La limite de température de fonctionnement dépend du système de collage ou de fixation, et non seulement de la céramique.
• La compatibilité chimique doit inclure la céramique, le matériau des joints, le système de collage et l'acier exposé.
• La doublure en céramique ne compense pas une épaisseur de paroi de tuyau, une norme de bride ou une conception sous pression inappropriée.
• La durée de vie ne peut pas être prédite par la dureté de la céramique seule.
• Des affirmations telles qu'un multiple fixe de la durée de vie des tuyaux en acier sont peu fiables sans informations sur le matériau, la vitesse, l'angle d'impact et le motif d'usure antérieur.
•


Les tâches typiques du transporteur

Les tuyaux revêtus de carreaux en céramique d'aluminium peuvent être considérés comme:

• Transport des cendres volantes, des cendres de fond et du charbon pulvérisé
• Ciment brut, poussière de clinker et ciment fini
• Concentré minéral, résidus et tuyaux de remplissage de mine
• Systèmes d'engrais et de préparation du charbon
• Transports de chaux, de plâtre et de lisières compatibles
• Poudre de silice et autres matériaux minéraux abrasifs
• Systèmes de transport des poussières et des matières en vrac des aciéries

Le transport pneumatique à sec, le flux par gravité et le transport de lisier créent différents mécanismes d'usure.La structure de revêtement doit donc être sélectionnée en fonction du procédé réel plutôt que de la seule dénomination industrielle..

Comment préparer et inspecter le tuyau

Avant de commencer la doublure, les dimensions du tuyau, la géométrie de flexion, l'orientation de la bride et l'état de la surface interne sont vérifiés par rapport au dessin confirmé.

Le processus d'installation est axé sur:

Préparation de surface en acier

Séquence de montage et de montage des carreaux en céramique

Alignement des tuiles autour de la circonférence du tuyau

Largeur des joints et disposition échelonnée

Protection contre les arcs extérieurs dans les sections courbes

Diamètre intérieur fini

Fermeture en céramique aux deux extrémités

L'inspection finale comprend l'état de la doublure interne, les dimensions du tuyau et de la bride, l'apparence de la soudure, l'orientation de la bride et la conformité avec le dessin approuvé.

Emballage de sections de tuyaux courbes et à flancs

Les tuyaux finis sont fixés dans des boîtiers en bois renforcé ou sur des cadres en acier adaptés selon leur taille et leur poids.

Les faces des brides, les ouvertures recouvertes de céramique et les extrémités des tuyaux sont protégées contre les chocs, l'humidité et l'entrée de matières étrangères.Les sections longues ou courbes sont soutenues à des positions appropriées pour réduire les mouvements lors de la manutention et du transport.

Commencez par la carte de l'usure, pas seulement le diamètre du tuyau

Pour une recommandation précise de revêtement, veuillez fournir:

• Tracé du pipeline et quantité
• Matériel transporté
• Taille des particules ou concentration de la suspension
• Vitesse ou débit de transport
• Température et pression de fonctionnement
• Matériau de tuyauterie existant et épaisseur de paroi
• Position d'usure actuelle et historique de service
• Diamètre intérieur fini requis
• Norme de raccordement et de bride
• Photographies du site du tuyau usé, le cas échéant

Une photographie montrant où le tuyau précédent a échoué peut souvent fournir des informations plus utiles qu'une demande générale de céramique plus épaisse.

Questions des acheteurs

C'est un tube en céramique d'alumine?

Non, il s'agit d'un tuyau composite composé d'une coque en acier, d'une couche d'isolation et de carreaux en céramique d'alumine.

Les carreaux en céramique peuvent-ils être installés dans les tuyaux droits et dans les courbes?

Les dimensions et la disposition des tuiles sont ajustées en fonction du diamètre et de la courbure du tuyau.

Faut-il utiliser la même épaisseur de céramique sur toute la courbe?

Une doublure uniforme peut être utilisée en cas d'usure modérée, tandis qu'un choc directionnel sévère peut nécessiter une protection supplémentaire à l'arc extérieur.

Ce tuyau est-il adapté au transport à haute température?

C'est possible, mais la limite de température doit être basée sur la structure complète de l'installation.tandis que le système de collage ou de fixation peut avoir une limite de fonctionnement différente.

Le tuyau est-il résistant aux acides, aux alcalis et aux boues?

La céramique d'alumine a une bonne stabilité chimique dans de nombreux environnements industriels, mais le tuyau complet, y compris le système de collage, les joints et la coque en acier, doit être vérifié par rapport au milieu réel.

Qu'est-ce qui est mieux: une courbure intégrale ou une courbure segmentée?

Aucune structure n'est automatiquement meilleure pour chaque projet. La sélection dépend du diamètre requis, du rayon de flexion, de la tolérance dimensionnelle, de la faisabilité de fabrication et de la direction de l'usure.

Qu'est-ce qui doit être envoyé pour un devis?

S'il vous plaît envoyer le dessin du tuyau, la quantité, le matériau transporté, les conditions de fonctionnement, l'épaisseur de céramique requise, le diamètre interne fini, et la norme de connexion.inclure des photographies montrant la zone défaillante.

Lors de l'examen d'un problème d'usure existant, Elacera® prend en compte la direction du débit, la géométrie de la courbure, la position d'usure et les transitions internes avant de recommander l'arrangement des carreaux en céramique.
