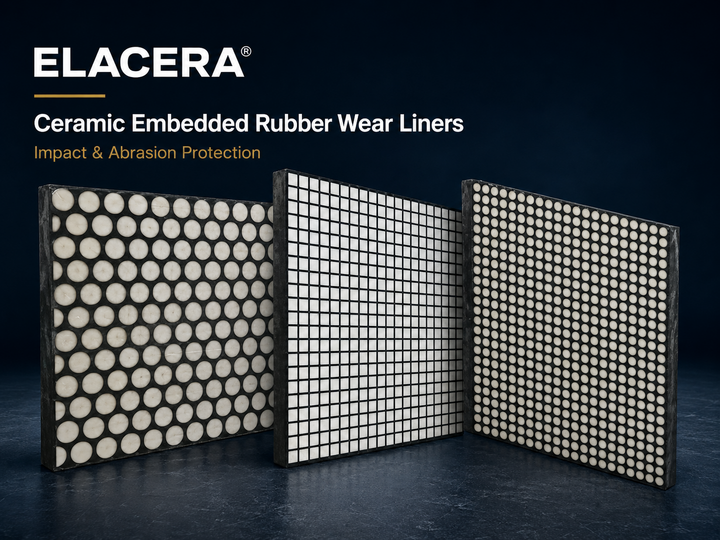

Liner d'usure en caoutchouc incorporé en céramique

Je suis désolée.Description du produit

À des points de transfert à fort impact, l'abrasion n'est qu'une partie du problème d'usure.alors que les doublures en caoutchouc conventionnel peuvent s'user trop rapidement sous un flux continu de matériaux.

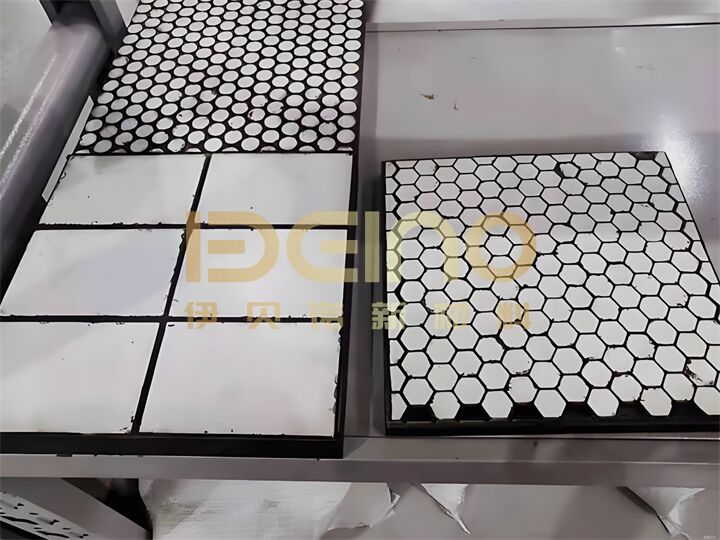

Les revêtements en caoutchouc incorporé en céramique d'Elacera® combinent une céramique d'alumine résistante à l'usure avec une matrice en caoutchouc absorbant les chocs.pendant que les coussins en caoutchouc environnants impact, les vibrations et les contraintes structurelles.

Cette conception est particulièrement adaptée aux parafoudres, trombes, bacs et points de transfert qui manipulent du minerai, du charbon, du clinker, des scories et d'autres matériaux abrasifs en vrac.

Comment fonctionne la structure composite

Surface céramique résistante à l'usure

Les éléments en céramique d'alumine forment la surface d'usure principale et protègent l'équipement de l'abrasion continue.

Matrice en caoutchouc absorbant les chocs

Le caoutchouc élastique absorbe une partie de l'énergie d'impact et réduit le risque de fissuration ou de détachement de la céramique.

Conception en céramique intégrée

Les céramiques sont vulcanisées en caoutchouc, protégeant ainsi leurs bords et améliorant leur stabilité en cas d'impact répété.

Support en acier facultatif

Pour les applications lourdes, le revêtement peut être fourni avec une plaque de support en acier, des clous ou des trous de boulons pour une installation mécanique.

Les principaux avantages

• Combine résistance à l'abrasion et absorption des chocs
• Réduit les fissurations et le détachement des revêtements de céramique
• Réduit les vibrations et le bruit de fonctionnement
• Convient pour les surfaces courbes ou irrégulières des équipements
• Disponible en tailles, formes et épaisseurs personnalisées
• Plus facile à remplacer que les doublures en acier soudés en permanence

Paramètres techniques typiques

Matériau céramique: 95% d'alumine céramique
Densité céramique: ≥ 3,75 g/cm3
Dureté céramique: ≥ 85 HRA
Résistance à la flexion: ≥ 330 MPa
Résistance à la compression: ≥ 1200 MPa
Résistance à la traction du caoutchouc: ≥ 12 MPa
L'allongement du caoutchouc: ≥ 250%.
Dureté du caoutchouc: 55 ̊65 Shore A
Résistance à la liaison céramique- caoutchouc: ≥ 3,0 MPa
Température de fonctionnement standard: -40°C à +80°C
Grades de température plus élevée: disponible sur demande

Les paramètres peuvent être ajustés selon le niveau d'impact, la taille du matériau, la température de fonctionnement et les exigences d'installation.

Applications

Le secteur minier

Les chutes de transfert, les zones de décharge des broyeurs, les bacs de minerai, les alimentateurs vibrants et les équipements de dépistage.

Cimenteries

Des parachutes de clinker, des décharges de matières premières, des broyeurs, des cyclones et des points de transfert.

Les centrales électriques au charbon

Bunkers de charbon, parachutes de charbon, systèmes de traitement des cendres et équipements de décharge de pyrite.

L'acier et la fusion

Des tuyaux de frittage, des systèmes d'alimentation des hauts fourneaux, des équipements de traitement des scories et des bacs de stockage.

Ports et manutention de matières en vrac

Chargeurs de navires, décharges, stations de transfert de convoyeurs et parachutes de manutention de matériaux.

L'équipement doit être équipé d'un dispositif d'élimination des déchets.

Les revêtements en caoutchouc en céramique d'alumine incorporée conviennent aux équipements exposés à l'usure par glissement abrasif et aux chocs répétés.

Avant de choisir la structure du revêtement, les conditions de fonctionnement suivantes doivent être évaluées:

• Matériau transporté et taille des particules
• Hauteur de chute et angle d'impact
• Débit de matière
• Température de fonctionnement
• Dimensions des équipements existants
• espace d'installation et de maintenance

Pour les impacts extrêmement forts, les gros morceaux ou les impacts directs concentrés, une doublure en caoutchouc céramique ZTA ou une structure en céramique plus épaisse peuvent être plus appropriées.

Personnalisation et installation

Elacera® peut personnaliser l'arrangement en céramique, l'épaisseur du caoutchouc, les dimensions globales, le support en acier, les trous de boulons et la méthode de fixation en fonction des dessins de l'équipement.

L'installation par boulons est recommandée lorsque le remplacement et l'entretien sont rapides.

Questions fréquentes

Q1: Quelle est la différence entre un revêtement en caoutchouc céramique embarqué et un revêtement en caoutchouc?

Le revêtement en céramique intégré fournit une surface dure et résistante à l'usure, tandis que la matrice en caoutchouc absorbe l'impact.

Q2: Quand faut-il envisager la céramique ZTA?

Les céramiques ZTA sont recommandées pour des conditions d'impact plus sévères, en particulier lorsque de grandes particules, des hauteurs de chute élevées ou un impact concentré peuvent provoquer une fissuration des céramiques d'alumine standard.

Q3: La taille du revêtement et l'arrangement en céramique peuvent-ils être personnalisés?

Les dimensions de la doublure, la forme de la céramique, l'arrangement de la céramique, l'épaisseur du caoutchouc et la méthode de fixation peuvent être personnalisées en fonction des dessins de l'équipement et des conditions de fonctionnement.

Q4: Comment les doublures sont-elles installées?

Les méthodes d'installation courantes comprennent les boulons intégrés, les boutons à support en acier et la fixation par boulon.

Q5: Quelles informations sont nécessaires pour la sélection des doublures?

Veuillez fournir le matériau transporté, la taille des particules, la hauteur de chute, la température de fonctionnement, les dimensions de l'équipement, l'emplacement de l'usure et les dessins d'installation.

CONTACT ELACERA® Il est recommandé de ne pas utiliser

Envoyez-nous les dessins de votre équipement et les conditions de fonctionnement, et nos ingénieurs en protection contre l'usure vous recommanderont une structure en céramique, une épaisseur de caoutchouc et une méthode d'installation adaptées à votre application.
