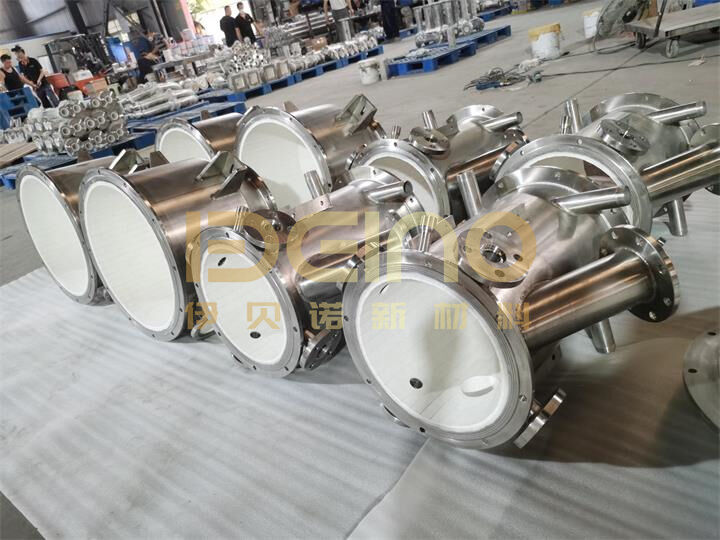

Pipe en acier recouverte de céramique résistante à l'usure pour le transport des boues
Description du produit
Tuyau en acier céramique résistant à l'usureest un tuyau composite résistant à l'usure comprenant un revêtement intérieur en céramique d'alumine haute densité et un tuyau extérieur en acier de haute qualité. Il est spécialement conçu pour transporter des matériaux hautement abrasifs dans les industries minière, métallurgique, thermique, cimentière et chimique. Le tuyau utilise une technologie de pointe pour lier fermement la couche de céramique au tuyau en acier, combinant la haute résistance à l'usure et à l'érosion de la céramique avec la haute résistance et la résistance aux chocs des tuyaux en acier. Cela prolonge considérablement la durée de vie du pipeline et réduit les coûts de remplacement et de temps d'arrêt, ce qui en fait un choix idéal pour le transport de fluides tels que le lisier, les cendres, le charbon pulvérisé et les résidus.
Caractéristiques du produit
* La doublure intérieure est fabriquée en céramique d'alumine de haute pureté et haute densité, offrant une dureté, une résistance à l'érosion et une résistance élevées à la coupe des particules.
* L'épaisseur de la couche de céramique est conçue de manière rationnelle pour la durabilité et la résistance à la fissuration et au détachement.
* La force de liaison des tuyaux en céramique et en acier est élevée, offrant une résistance aux vibrations, aux différences de température et aux chocs thermiques.
* La paroi intérieure lisse empêche le tartre et le blocage des matériaux, ce qui entraîne une faible résistance au transport et une consommation d'énergie réduite.
* Il peut résister à des conditions de travail complexes telles que des températures élevées et la corrosion acide/alcali.
Avantages du produit
Résistance à l'usure supérieure :La résistance à l'usure de la couche céramique est 10 à 20 fois supérieure à celle des tubes en acier ordinaires, avec une augmentation particulièrement significative de la durée de vie au niveau des coudes.
Durée de vie plus longue :La durée de vie globale est 3 à 6 fois plus longue que celle des tuyaux traditionnels, ce qui réduit considérablement la fréquence de remplacement.
Fonctionnement plus stable :Aucun détachement, fissuration ou perforation, ce qui réduit le risque de temps d'arrêt imprévus.
Haute adaptabilité :Adaptable à différentes concentrations de boues, duretés de particules, débits et environnements de température.
Coûts globaux réduits :Durée de vie plus longue, moins d'entretien, consommation d'énergie réduite et coût total de la durée de vie inférieur.
Assurance qualité à l'exportation :Une production standardisée, des tests rigoureux et des dimensions précises répondent aux normes d'ingénierie internationales.
Processus de produit
| Processus de fabrication |
Étapes de traitement |
| Processus de cintrage de tuyaux |
Pliage - Soudage - Contrôle - Polissage - Dérouillage |
| Flux de traitement de la céramique résistant à l'usure. |
Broyage à boulets-Fraisage-Formulation-Formage-Cuisson-Inspection qualité |
| Installation de céramique résistante à l'usure |
Nettoyage intérieur du tuyau - collage de la paroi intérieure des pièces en acier - collage céramique - encollage - nettoyage intérieur du tuyau |
| Inspection du produit |
Inspection des dimensions des brides de tuyaux - Inspection des soudures - Inspection de la pression |
| Emballage et expédition |
Emballage sous film à bulles-emballage en boîte en bois ou en fer - photos et vidéos de livraison disponibles - départ usine |
Structure du produit
| Article |
Épaisseur |
Matériel |
Caractéristiques du produit |
| Tube en acier |
5~10mm |
Tuyau sans soudure 20# |
Haute résistance, peut résister à une pression élevée |
| Viscose |
0,5 ~ 1 mm |
Résine époxy |
Force adhésive haute résistance, pas de vieillissement, bonne dilatation thermique |
| Céramique |
5~10mm |
Céramique à 95 % d'alumine |
Super résistant à l'usure, bonne ténacité |
Pourquoi les tuyaux en céramique ont-ils des durées de vie si différentes ?
Il s'agit d'un problème courant rencontré par de nombreux clients sur les chantiers de projets.
Dans certains projets, les tuyaux en acier céramique peuvent fonctionner de manière stable pendant plusieurs années, tandis que dans d'autres, une usure localisée sévère, un détachement de la céramique ou même une défaillance des tuyaux commencent à apparaître en moins d'un an. La première réaction de nombreuses personnes est de l'attribuer à des problèmes de qualité du produit, mais en réalité, dans la plupart des cas, les paramètres de fonctionnement et la conception structurelle affectent réellement la durée de vie.
Prenons l'exemple du transport du lisier. La dureté, la taille des particules et la concentration des particules dans la boue affectent directement le taux d'usure. Surtout dans des conditions contenant une forte proportion de particules de quartz, la dureté élevée du quartz intensifie considérablement l'érosion de la paroi du tuyau. Si les bords des particules sont tranchants, ils peuvent également créer un effet coupant, endommageant continuellement la couche céramique.
Dans le même temps, le débit est également un facteur crucial. De nombreux sites augmentent continuellement le débit pour améliorer l'efficacité, mais avec un débit accru, l'énergie des particules impactant la paroi du tuyau augmente considérablement. Souvent, le taux d’usure n’augmente pas simplement, mais présente plutôt une « usure accélérée ».
Ce problème est particulièrement visible dans les virages. Étant donné que les particules sont affectées par l'inertie lors des virages, un grand nombre de particules impactent continuellement la zone de l'arc externe du virage. Par conséquent, dans de nombreux systèmes de tuyauterie, les premières pièces à tomber en panne ne sont souvent pas les tuyaux droits, mais les coudes.
Par conséquent, dans les projets réels, nous conseillons généralement aux clients de se concentrer sur le renforcement des zones à forte usure telles que les coudes, les tés et les réducteurs, plutôt que de simplement rechercher une « épaisseur uniforme » sur l’ensemble du pipeline.
Index technique céramique
| Article |
Indice |
| Teneur en alumine |
≥95 % |
| Densité |
≥3,8 g/cm3 |
| Dureté Rockwell |
≥85 HRA |
| Résistance à la compression |
≥1500 MPa |
| Ténacité à la rupture KΙC |
≥5MPa·m1/2 |
| Résistance à la flexion |
≥330MPa |
| Conductivité thermique |
20W/mk |
| usure normale |
≤0,0002g |
| Épaisseur de la céramique |
5~10mm |
Indicateurs techniques adhésifs
| Taper |
Résistance au cisaillement céramique-acier |
Résistance à la traction |
Coefficient de dilatation thermique |
Plage de température |
Couleur |
| WD-3032 |
2,5MPa |
8 MPa |
9×10-6m/ m·K |
350℃ |
couleur crème |
Comparaison de l'usure auto-propagée des céramiques résistantes à l'usure et de la coulée centrifuge
| Indice |
Coudes de tuyaux revêtus de céramique d'alumine |
Coulée centrifuge de tuyaux en céramique composite auto-propagés |
| Teneur en alumine |
95% d'alumine |
60-80% |
| Dureté mesurée |
≥85HRA |
HRA60 |
| usure normale |
≤0,0002g(P=74N,N = 800 tr/min, t = 300 min.) |
≤0,0025(P=74N,N = 800 tr/min, t = 300 min.) |
| Résistance à la compression |
≥1500Mpa |
≤500Mpa |
| compacité |
Pressurage à sec, lisse et dense |
Il existe de nombreuses fissures microscopiques et les particules sont grosses et lâches |
| Résistance à l'érosion |
Surface lisse, flux d'air fluide, bonne résistance à l'érosion |
Il existe de nombreux pores microscopiques qui sont facilement érodés par le flux d’air, en particulier la poudre fine. |
| Processus de formage du coude |
Dans l'ensemble, formage par pliage à chaud, paroi intérieure lisse, transition naturelle |
Le tuyau droit est soudé en sections, l'écart entre les crevettes est grand et la transition n'est pas douce, laissant un risque caché d'usure. |
| Durée de vie (usure) |
3-8 ans ou plus |
0,6 à 2 ans |
Structure du produit et principe de résistance à l'usure
Les tuyaux en acier céramique résistant à l'usure se composent généralement de trois parties :
Tuyau en acier extérieur : responsable de la pression globale et de la résistance structurelle
Couche de liaison intermédiaire : assure une liaison ferme entre la céramique et le tube en acier
Doublure intérieure en céramique d'alumine : assume la fonction principale de résistance à l'usure
De nombreux clients demandent : « Pourquoi la céramique d'alumine est-elle résistante à l'usure ?
La raison réside dans sa très grande dureté et son excellente densité. Les céramiques haute densité peuvent résister efficacement à l’érosion des particules tout en réduisant le risque que les particules érodent la structure interne le long des pores.
Cependant, la résistance à l’usure n’est pas simplement une question de « dureté ».
S'il y a de nombreux pores à l'intérieur de la couche céramique ou si la liaison est faible, même avec une dureté élevée du matériau, un délaminage ou une fissuration locale peut encore se produire dans des conditions d'impact à long terme. Par conséquent, la densité de la couche céramique, le processus de liaison et la qualité de la construction sont souvent plus importants que les simples paramètres du matériau.
FAQ
Q1 : Une couche de céramique plus épaisse est-elle toujours préférable ?
A1 : non. Une couche trop épaisse peut générer des contraintes internes augmentant le risque de fissuration. Il doit être conçu de manière appropriée en fonction des conditions de travail.
Q2 : Pourquoi les coudes sont-ils plus sujets à l'usure ?
A2 : L'impact concentré des particules de boue sur la face extérieure du coude en raison de l'inertie crée une zone à forte usure. Nous utilisons à cet effet un renfort en céramique épaissie.
Q3 : Pouvez-vous recommander une structure basée sur les conditions de travail ?
A3 : Oui. Nous proposons généralement une solution résistante à l’usure plus adaptée en fonction du fluide de transport, du débit et des conditions du site.
Q4 : Prenez-vous en charge la personnalisation de systèmes de tuyauterie complets ?
A4 : Oui, y compris les tuyaux droits, les coudes, les tés, les réducteurs et autres systèmes de transport complets résistants à l'usure.
Q5 : La couche de céramique se décolle-t-elle ?
A5 : Grâce à un processus composite à haute résistance, il ne se décollera pas et ne se fissurera pas dans des conditions normales de travail pour une utilisation à long terme.
Q6 : Pouvez-vous personnaliser les diamètres des tuyaux et les angles des coudes ?
A6 : Nous prenons en charge la personnalisation complète des spécifications du DN50 au DN800. Les coudes, les tés et les réducteurs peuvent tous être fabriqués sur commande.
Q7 : Quelle est la durée de vie ?
A7 : Dans des conditions normales de fonctionnement, la durée de vie est supérieure à cinq ans, ce qui est beaucoup plus long que celui des pipelines traditionnels.
