tuyau en caoutchouc recouvert de céramique pour le transfert de sable abrasif dans les ports

Introduction du produit

Dans un port, un tuyau est rarement remplacé car tout le revêtement en caoutchouc s'est usé uniformément. La défaillance commence généralement à un endroit : l'extérieur d'un coude, la zone derrière une bride, ou une courte section frappée par un flux de matière concentré. Une fois ce point usé, la ligne de transfert s'arrête même si la majeure partie du tuyau peut encore sembler utilisable.

Un tuyau rigide revêtu de céramique peut supporter une abrasion sévère, mais il ne peut pas toujours s'adapter aux vibrations, aux décalages d'alignement ou aux mouvements limités de l'équipement. Un tuyau en caoutchouc ordinaire offre cette flexibilité, mais laisse le caoutchouc directement exposé au sable. Le tuyau en caoutchouc revêtu de céramique Elacera est conçu pour les positions où les deux problèmes se produisent simultanément.

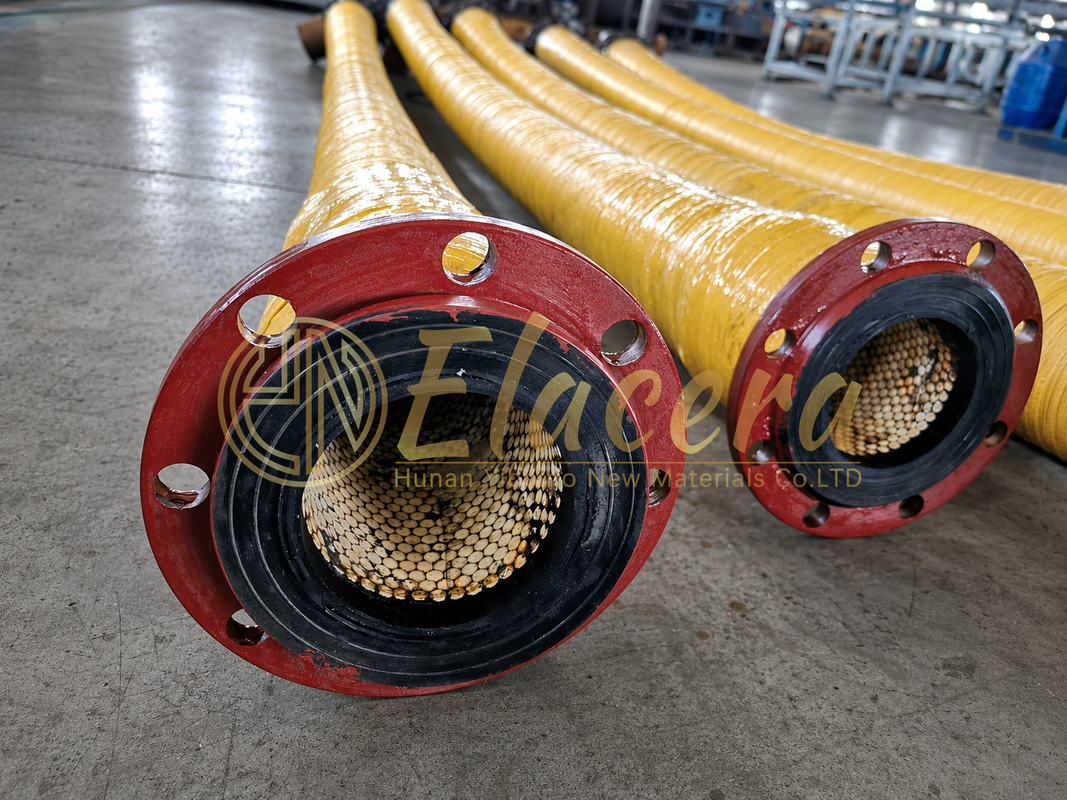

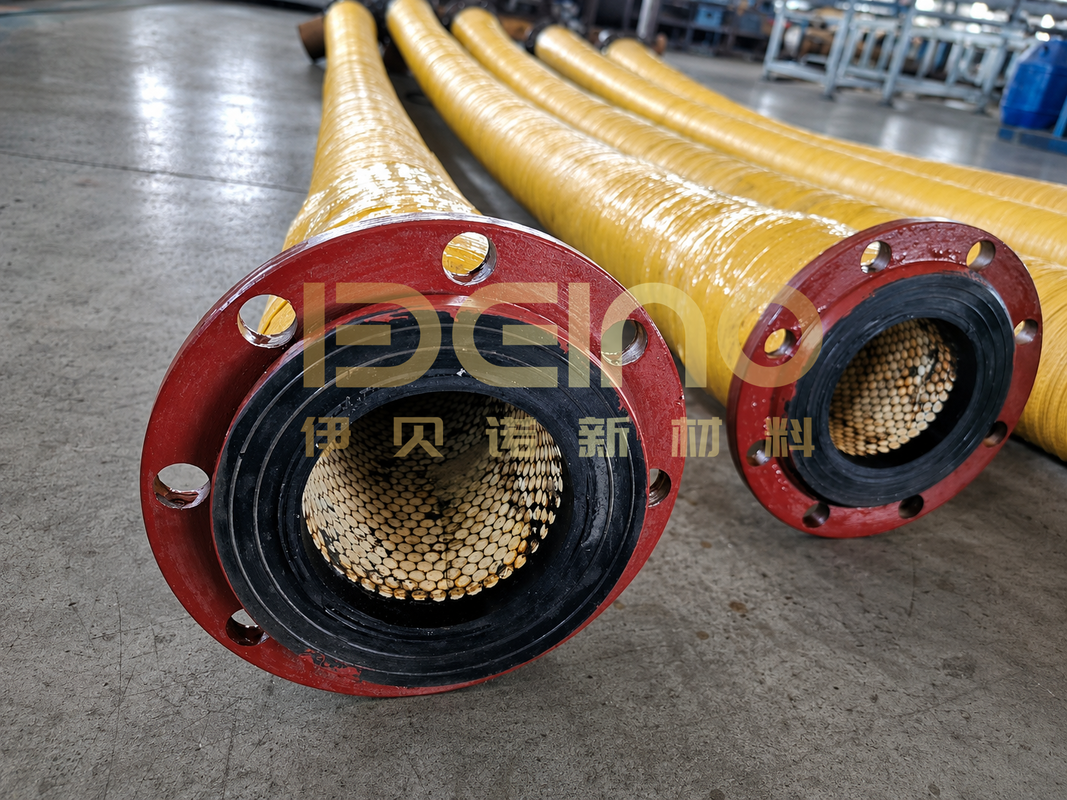

Le tuyau utilise des segments de céramique à haute teneur en alumine séparés plutôt qu'un tube de céramique continu. Les segments forment la surface d'usure interne et restent soutenus par du caoutchouc, de sorte que l'ensemble peut fléchir dans son rayon de courbure approuvé. Il est normalement utilisé comme connexion flexible ciblée, et non comme remplacement de chaque tuyau en acier du système.

Où ce tuyau fait sa place

L'application la plus solide est un point flexible connu de forte usure. Si le tuyau existant échoue de manière répétée dans la même zone, les photographies de l'alésage usé et du routage installé sont souvent plus utiles qu'une description générale du matériau.

Pourquoi le DN seul ne suffit pas pour un devis

Deux tuyaux de même diamètre intérieur peuvent nécessiter des constructions très différentes. Un tuyau de décharge à pression positive transportant du sable humide n'est pas le même produit qu'un tuyau d'aspiration utilisé pour l'aspiration. Un court connecteur supporté est également différent d'un long tuyau qui doit supporter son propre poids entre deux points.

Pour le service portuaire, le premier devis doit indiquer si le matériau est sec ou mélangé à de l'eau, la plus grande taille de particule attendue, la pression normale et maximale, la température, la courbe installée, la norme de bride et l'exposition extérieure. En cas d'aspiration, de service flottant, de traînage ou de blindage externe requis, cela doit être indiqué dès le début ; ces caractéristiques ne font pas partie d'un tuyau de décharge standard revêtu de céramique.

Données typiques du produit

La pression, le diamètre extérieur, le poids unitaire et le rayon de courbure minimum sont finalisés pour la taille réelle. Ils doivent apparaître sur le dessin approuvé au lieu d'être copiés à partir d'un diamètre de tuyau différent.

Ce qui se passe à l'intérieur du tuyau

Le sable glissant le long d'un alésage en caoutchouc enlève progressivement du matériau. À un coude, les particules continuent dans leur direction d'origine et frappent le rayon extérieur plus fortement. Un réducteur, un coude en amont ou une connexion mal alignée peuvent rendre le flux encore moins uniforme. La couche de céramique fournit au matériau une surface d'usure dure, tandis que le caoutchouc environnant soutient les segments et absorbe les mouvements normaux.

La céramique ne corrige pas une mauvaise installation. Un tuyau forcé en dessous de son rayon de courbure minimum peut s'aplatir localement, perturber le flux et surcharger la structure. Tirer des brides mal alignées ensemble avec le tuyau peut créer le même problème avant même le début du transport.

Six détails à approuver avant la production

Questions fréquemment poséesLongueur totale et courbe installée réelle

Questions fréquemment poséesDiamètre extérieur de la bride, schéma des trous de boulons, face d'étanchéité et orientation

Questions fréquemment poséesMéthode de support afin que le poids du tuyau ne soit pas supporté par les brides

Questions fréquemment poséesInspection, emballage et livraison

Questions fréquemment poséesLes tuyaux longs ou lourds sont soutenus pendant l'emballage pour éviter qu'ils ne soient pliés selon un rayon inapproprié. Les caisses en bois ou les cadres de transport sont sélectionnés en fonction de la taille, du poids et de la méthode d'expédition du tuyau.

Questions fréquemment poséesCe tuyau peut-il être utilisé pour l'aspiration de sable ?

Uniquement lorsqu'il est spécifiquement conçu et homologué pour le service sous vide. Un tuyau de décharge à pression positive ne doit pas être traité comme un tuyau d'aspiration.

Peut-il remplacer un tuyau en acier revêtu de céramique ?

Il peut remplacer des sections flexibles ou décalées sélectionnées. Les sections droites fixes sont souvent mieux servies par des tuyaux rigides revêtus de céramique.

Comment le rayon de courbure minimum est-il décidé ?

Cela dépend du diamètre du tuyau, de la disposition des segments de céramique, du renforcement et de la longueur. Le rayon autorisé est indiqué sur le dessin approuvé.

Pouvez-vous faire correspondre une bride existante ?
Oui. Envoyez un dessin complet de la bride ou la norme, la classe de pression, le diamètre extérieur, les détails des trous de boulons et l'exigence de face d'étanchéité.

Quelle est la manière la plus rapide de recevoir un devis précis ?
Envoyez le matériau, la taille des particules, la pression, la température, le diamètre intérieur du tuyau, la longueur, la courbe installée, le dessin de la bride et des photographies de la connexion actuelle.

Vous remplacez toujours le même tuyau ?
Vous avez un tuyau qui s'use continuellement au même point de transfert de port ? Envoyez à Elacera les photos du tuyau défaillant et le dessin de la connexion. Nous examinerons si l'emplacement nécessite un tuyau flexible revêtu de céramique, une pièce d'usure rigide ou une structure différente.
