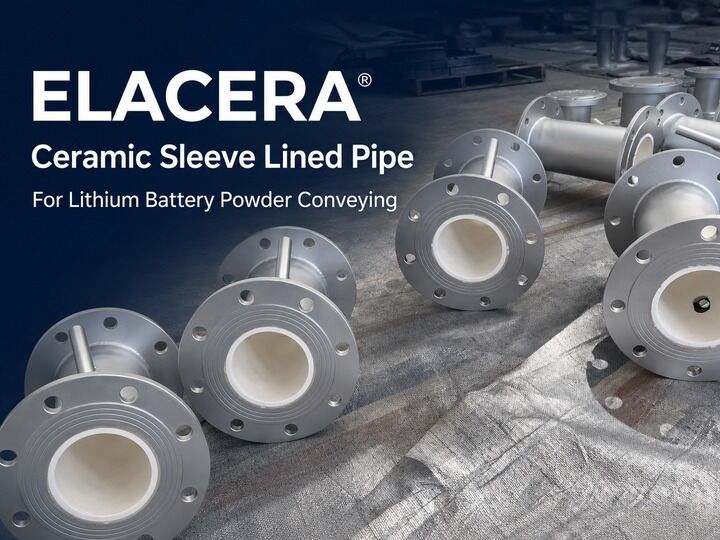

Pipe en acier inoxydable en céramique à manche pour le transport de poudre de batterie au lithium

Je suis désolée.Description du produit

Dans une ligne de transport de poudre de batterie au lithium, la question pratique n'est pas simplement de savoir si la céramique est plus dure que l'acier inoxydable.La vraie question est de savoir si l'ensemble de la surface de contact de la poudre, y compris les joints en céramique, les transitions de la bride et les changements de forage restent protégés et correctement alignés.

Ce tuyau en céramique pour le transport de poudre de batterie au lithium utilise des anneaux en céramique d'alumine à 95% intégrés dans un tuyau extérieur en acier inoxydable SUS304 ou SUS316L.Chaque anneau offre une protection contre l'usure sur toute la circonférence, tandis que les extrémités en bride permettent à la section du tuyau de se connecter au système de transport existant.

La qualité de la céramique et tous les matériaux en contact avec la poudre doivent être confirmés en fonction de la poudre transportée et des exigences du processus du client.

Paramètres du produit

Les spécifications ci-dessus sont des références générales, les matériaux finaux, les dimensions et la construction sont soumis aux exigences de dessin et de processus confirmées.

Pourquoi l'usure des tuyaux peut- elle devenir un problème de qualité matérielle?

Les poudres fines de matériaux cathodiques ou anodiques peuvent glisser continuellement contre et entrer en collision avec la paroi du tuyau pendant le transport.et les turbulences locales peuvent concentrer l'usure dans une zone relativement petite.

Si la surface métallique interne est exposée, le résultat peut être plus qu'un tuyau usé.Le contact direct entre la poudre et la surface métallique peut également augmenter le risque de contamination métallique indésirable..

Une conception de protection contre l'usure pour le transport de poudre de batterie au lithium devrait donc répondre à deux questions:

• Où le matériau attaquera-t-il le tuyau en premier?
• La surface céramique interne peut-elle rester continue aux joints et aux connexions?

Le niveau de contrôle de la contamination requis varie selon les procédés.et d'autres matériaux en contact avec la poudre doivent donc être comparés aux spécifications réelles du client..

Où commence le port habituel?

Un tuyau droit peut sembler moins critique qu'un coude, mais une usure locale peut encore se développer à:

• Transitions à l'extrémité de la bride
• Particules et appareils pour le nettoyage ou le repassage des métaux
• Changements soudains du diamètre interne
• Bords de céramique exposés
• Entrées de tuyaux où la poudre pénètre sous un angle
• Positions où la turbulence locale perturbe le débit normal

Un petit pas interne peut intercepter à plusieurs reprises des particules en mouvement.le joint peut perturber le débit de poudre et concentrer l'abrasion autour du bord exposé.

Pour cette raison, l'alignement des trous et les transitions des extrémités peuvent être aussi importants que la dureté et l'épaisseur de la céramique.

Pourquoi utiliser des anneaux en céramique intégrale?

Chaque manchon en céramique est formé comme un anneau complet et couvre toute la circonférence interne du tuyau..

Comparé aux carreaux de céramique individuels, la structure à manches n'a pas de joints longitudinaux de carreaux qui courent dans le sens du débit du matériau.Cela réduit le nombre de trous exposés possibles et crée une surface interne plus uniforme.

Cependant, un tuyau en céramique à manches n'est pas complètement sans joints.Ces joints doivent être serrés et correctement alignés de manière à ce qu'aucun bord de céramique surélevé ne soit face au matériau entrant..

La valeur de la conception de la pochette n'est donc pas simplement "plus céramique". Elle provient du contrôle du nombre, de la direction et de l'alignement des joints.

Quelle est la structure de revêtement qui convient au tuyau?

Les manches en céramique ne sont pas automatiquement la meilleure solution pour chaque tuyau.les impacts graves ou les formes internes inhabituelles peuvent nécessiter des carreaux en céramique ou une structure de doublure conçue séparément.

Cinq détails qui comptent

Diamètre intérieur fini

L'épaisseur de la céramique réduit l'ouverture du tuyau disponible. Sélectionner une doublure plus épaisse sans vérifier le diamètre interne fini peut modifier la vitesse de transport et le comportement du débit.Le forage fini requis doit être confirmé avant que les dimensions de l'anneau en céramique ne soient finalisées.

Alignement des anneaux en céramique

Les anneaux adjacents doivent rester concentriques et former un passage interne cohérent.

Transition à l'extrémité du bride

La doublure en céramique doit se terminer nettement aux deux extrémités du tuyau. Un bord métallique exposé, une ouverture non protégée ou une marche interne soudaine près de la bride peuvent devenir un point d'usure précoce.Lorsque la réduction stricte du contact avec le métal est requise, toute l'interface de la bride et sa connexion à la section de tuyauterie suivante doivent être réexaminées.

Conditions de mise en caution et de fonctionnement

Le système de collage doit être sélectionné en fonction de la température réelle, des vibrations et de l'environnement de fonctionnement..

Conception des tuyaux et des brides

La qualité de l'acier inoxydable, l'épaisseur de la paroi du tuyau, la norme de la bride et la classe de pression doivent correspondre au dessin du tuyau et aux exigences du système.mais il ne doit pas être utilisé pour compenser une conception de tuyau ou de bride en acier inappropriée.

SUS304 ou SUS316L?

Les tuyaux extérieurs en acier inoxydable SUS304 et SUS316L sont disponibles.

Le choix final doit être basé sur l'environnement du procédé, les spécifications du client et la conception du pipeline.mais il n'est pas automatiquement nécessaire pour chaque batterie au lithium poudre ligne.

La qualité d'acier inoxydable spécifiée sur le dessin confirmé doit toujours avoir la priorité.

Que faut- il vérifier avant de faire une citation?

Avant de choisir l'épaisseur de la céramique ou de préparer un devis, il est utile de confirmer:

• Spécification de la poudre et du matériau transportés
• Taille des particules et vitesse de transport
• Température et pression de fonctionnement
• Position d'usure existante et mode de défaillance
• Diamètre intérieur fini requis
• Transitions de brides et changements de bore
• Grade d'acier inoxydable requis
• Norme de la bride et classe de pression
• Vibration, choc ou démontage fréquent
• Exigences relatives à la contamination métallique et aux matériaux en contact avec la poudre

Ces détails permettent de déterminer si une housse en céramique intégrée convient et si la conception du tuyau nécessite une attention supplémentaire.

Fabrication et inspection

Avant l'assemblage, le tuyau en acier inoxydable, les dimensions de la bride et l'ajustement de l'anneau en céramique sont vérifiés par rapport au dessin confirmé.

Lors de l'installation de céramiques, l'attention est portée aux points suivants:

• Séquence et alignement des anneaux en céramique
• Maladie articulaire
• Diamètre intérieur fini
• Consistance de la surface interne
• Termination en céramique aux deux extrémités du tuyau

L'inspection finale couvre:

• Condition du trous revêtus de céramique
• Dimensions du tuyau et de la bride
• Orientation de la bride
• Apparence de la soudure
• Alignement des joints en céramique
• Conformité générale au dessin

Des documents d'inspection supplémentaires peuvent être préparés selon les exigences du projet convenues.

Emballage et livraison

Les tuyaux finis recouverts de manches en céramique sont protégés individuellement et fixés sur des supports en acier ou emballés dans des boîtiers d'exportation renforcés appropriés.

Les faces des brides et les extrémités des tuyaux sont protégées pour réduire le risque de choc, d'humidité et d'intrusion de matières étrangères pendant la manipulation et le transport.Les sections de tuyaux longues ou lourdes sont fixées en fonction de leurs dimensions et de leur poids.

Les marques d'emballage, les étiquettes des produits et les documents d'exportation peuvent être préparés selon les exigences du projet et de la destination.

Questions fréquentes

Q1: Une housse en céramique élimine-t-elle le contact avec le métal?

Les anneaux en céramique protègent le conduit principal, mais les interfaces de la bride, les transitions, les connexions,et d'autres matériaux en contact avec la poudre doivent également être revus si une réduction stricte du contact avec le métal est requise.

Q2: La céramique plus épaisse est-elle toujours meilleure?

R: Non. L'épaisseur de la céramique doit correspondre aux conditions d'usure et au diamètre intérieur fini requis.alors qu'une épaisseur insuffisante peut ne pas fournir l'autorisation d'usure attendue.

Q3: Une pochette en céramique est-elle meilleure que les carreaux en céramique?

R: Cela dépend de la géométrie du tuyau et des conditions de fonctionnement.Les carreaux en céramique sont souvent plus souples pour les grands diamètres et les formes complexes.

Q4: Est-il possible de fournir à la fois le SUS304 et le SUS316L?

R: Oui, la qualité finale de l'acier inoxydable est sélectionnée en fonction du dessin du client, de l'environnement du processus et des exigences techniques.

Q5: L'alumine à 95% convient-elle à chaque batterie au lithium en poudre?

R: Pas forcément. Il est couramment utilisé pour la protection contre l'usure industrielle,mais la qualité de la céramique et tous les matériaux en contact avec la poudre doivent être confirmés par rapport aux limites de contamination et aux exigences du processus du client..

Q6: Les manches en céramique peuvent-elles être utilisées dans les coudes et les tee-shirts?

R: Ils peuvent être utilisés lorsque des formes céramiques appropriées peuvent être fabriquées et installées. Cependant, la géométrie des tuyaux, la direction d'impact et les limites de fabrication doivent être évaluées séparément.Cette page du produit décrit principalement les sections de tuyaux droites à brides.

Q7: Quelles informations sont nécessaires pour l'évaluation technique?

R: Veuillez fournir le dessin du tuyau, la quantité, la poudre transportée, la taille des particules, la vitesse de transport, la température, la pression, la qualité de l'acier inoxydable, l'épaisseur céramique requise, le diamètre intérieur fini,et standard de la bride.

À propos d' Elacera

Elacera est la marque de protection contre l'usure de Hunan Yibeinuo New Material Co., Ltd. Nous nous concentrons sur les doublures en céramique d'alumine et les solutions de protection contre l'usure personnalisées pour les équipements de transport industriels.

Nous ne sélectionnons pas une doublure en céramique uniquement en fonction du nom du produit ou de l'épaisseur de la céramique.Notre équipe examinera le mécanisme d'usure, les transitions internes, le forage fini et l'arrangement des anneaux en céramique avant de recommander une structure appropriée.
