Transition de tuyau à revêtement céramique de grand diamètre pour le transport de poudre abrasive

Description courte du produit:
Les transitions de tuyaux recouvertes de céramique de grand diamètre protègent les sections coniques où les particules abrasives peuvent se concentrer à mesure que le diamètre du tuyau change.épaisseur en céramique, et les connexions sont personnalisées selon le dessin approuvé.

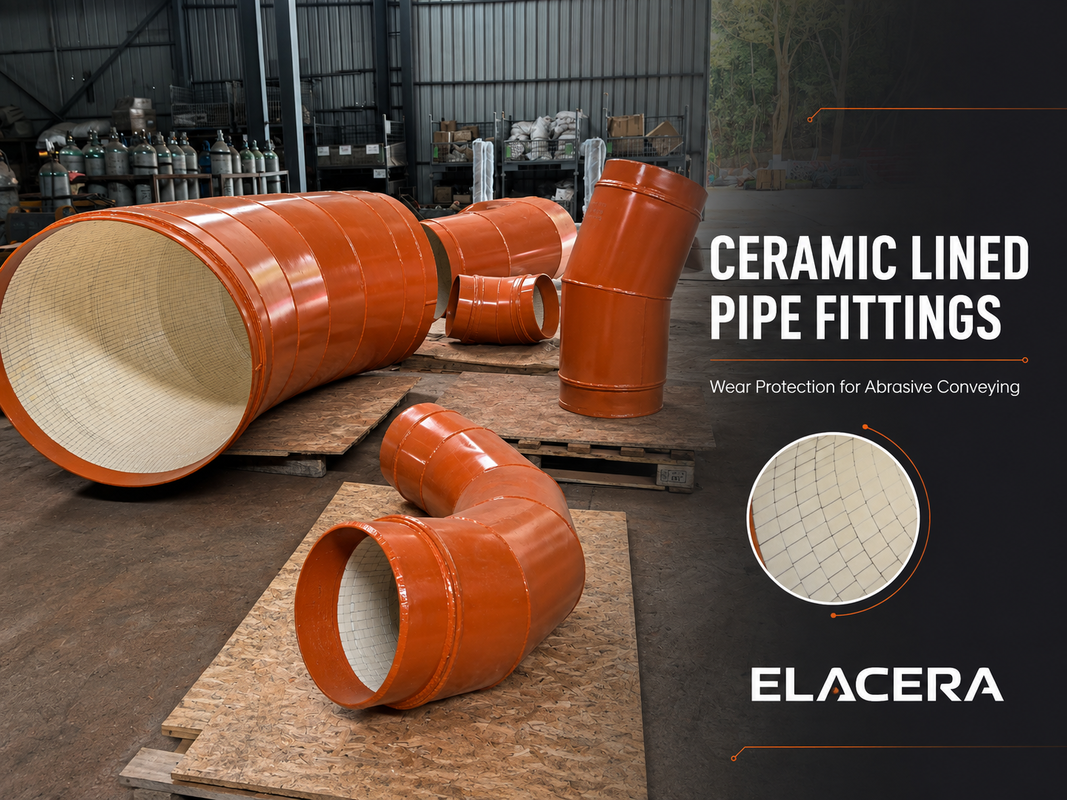

Transition de tuyau en céramique de grand diamètre pour le transport de poudre abrasive

Une tranchée de tuyauterie recouverte de céramique est une section de transition en acier protégée à l'intérieur par des carreaux en céramique d'alumine résistants à l'usure.Il est utilisé dans les systèmes de transport de poudre abrasive où un changement de diamètre du tuyau peut créer une usure concentrée sur la surface effiléeLes diamètres d'entrée et de sortie, la longueur de transition, l'épaisseur de la céramique et les détails de connexion peuvent être personnalisés selon le dessin du pipeline.

Vue d'ensemble du produit

Une transition de tuyau n'est pas simplement un tuyau droit de deux diamètres différents.

Les particules peuvent se déplacer vers un côté du cône, créant une usure ou un impact localisés.

La conception de la doublure doit donc suivre la trajectoire réelle du débit et l'évolution de la géométrie interne, et pas seulement le diamètre nominal du tuyau.

Principales caractéristiques

• Le revêtement de carreaux en céramique d'aluminium suit la surface interne cônique
• Convient pour les profils de transition de grand diamètre et non standard
• Dimensions d'entrée, de sortie, de longueur et de connexion personnalisées
• La finition de la doublure lisse aide à réduire les étapes d'usure exposées
• Le diamètre intérieur fini est confirmé avant la production

Pourquoi utiliser des carreaux de céramique dans une transition de tuyau?

Un manchon en céramique intégré est pratique pour de nombreuses sections de tuyaux droits, mais il peut être difficile à fabriquer pour un grand diamètre ou un profil en constante évolution.

Les carreaux de céramique individuels peuvent être disposés le long du cône pour couvrir la géométrie changeante.et la terminaison de la doublure doit être révisée en fonction de la forme de transition et de la direction attendue du débit de matériau.

L'option de revêtement typique est la céramique à 95% d'alumine.

Informations techniques typiques

Avantages techniques et considérations de conception

Direction du débit: une transition convergente et une transition en expansion produisent des mouvements de particules différents.

Profil de transition: un raccourci ou un raccourci peut augmenter la turbulence et l'impact localisé.

Épaisseur de la céramique: une céramique plus épaisse réduit l'ouverture finale.

Connexion d'extrémité: la doublure en céramique doit être connectée aussi facilement que possible à la doublure adjacente du tuyau pour éviter un bord exposé ou un pas interne soudain.

Applications

Les transitions de tubes recouverts de céramique sont généralement envisagées pour les systèmes de transport:

• Cendre volante et poudre de charbon
• Poussières de ciment et de clinker
• Poudre minérale et sable
• Autres particules sèches d'abrasifs

Les industries typiques sont la production d'électricité, le ciment, l'exploitation minière, le traitement des minéraux et la manutention de matières en vrac.les conditions de température ou de pression inhabituelles nécessitent une révision technique distincte.

Fabrication, inspection et emballage

La transition en acier est vérifiée par rapport aux dimensions approuvées avant la doublure.

Les raccords finis de grand diamètre sont protégés individuellement et fixés sur un support en acier ou emballés dans un boîtier en bois en fonction de la taille du produit et des exigences de transport.

Informations requises pour la soumission

Veuillez fournir:

• Diamètres d'entrée et de sortie
• Longueur totale ou angle conique
• Direction de convergence ou d'expansion du débit
• Matériau transporté et taille des particules
• Vitesse de transport et conditions de fonctionnement
• Photographies de la position d'usure existante ou du site
• Diamètre intérieur fini requis
• Standard de bride ou dessin de raccordement

Questions fréquentes

Pourquoi un tuyau de transition s'use-t-il plus vite qu'un tuyau droit?
Le changement de diamètre affecte la vitesse et la distribution des particules, ce qui peut concentrer l'usure sur le cône ou sur un côté de l'appareil.

Pourquoi utiliser des carreaux en céramique au lieu d'une pochette intégrale?
Les carreaux en céramique sont souvent plus pratiques pour les grands diamètres et les profils internes en constante évolution.

Est-ce que la céramique plus épaisse est toujours meilleure?
Non. L'épaisseur excessive réduit le trou fini et peut affecter le débit du matériau.

ELACERA® peut- il être fabriqué selon un dessin existant?
La structure en acier, la disposition en céramique, les connexions et le diamètre interne sont examinés à partir du dessin confirmé.

Quelles sont les informations les plus importantes avant de faire un devis?
Les diamètres, la longueur de transition, la direction du débit, les caractéristiques du matériau et le motif d'usure existant sont les principaux points de départ.

Parlez à un spécialiste de la protection contre l'usure

Envoyez-nous votre dessin de transition et vos informations d'exploitation, nous examinerons la zone d'usure probable, la disposition céramique et les détails de connexion avant de préparer le devis technique.
