Résistant à l'impact Résistant à l'usure en céramique

Description du produit

Résistant à l'impact Résistant à l'usure en céramique

Dans les parachutes de transfert et les trombes, l'abrasion est rarement le seul problème: de grandes particules peuvent frapper la doublure tandis que de plus petites particules continuent à glisser sur sa surface.Une doublure dure peut résister à l'abrasion, mais se fissurer en cas d'impact répété., tandis que le caoutchouc seul peut absorber l'impact mais s'user trop rapidement.

Les revêtements céramiques en caoutchouc de dureté HRA85combiner de petites tuiles en céramique d'alumine avec du caoutchouc résistant pour gérer les deux mécanismes d'usure.tandis que la couche en caoutchouc absorbe les vibrations et réduit le pic d'impact transféré aux pièces céramiques individuelles.

Le résultatrevêtement en céramique résistant aux chocsest principalement utilisé dans les équipements de manutention de matières en vrac où l'abrasion et un impact modéré se produisent ensemble.

Le composé de caoutchouc est normalement évalué en utilisant la dureté Shore A, la résistance à la traction et l'allongement.

Comment fonctionne la structure composite

Les petites pièces de céramique carrées ou hexagonales permettent à la matrice en caoutchouc de se déformer localement lorsque le matériau frappe le panneau.plaque de céramique rigide.

Cependant, les pièces de céramique plus petites créent également plus de joints en caoutchouc.et l'équilibre entre l'abrasion et l'impact.

Propriétés du matériau de référence

Alumine céramique

Couche en caoutchouc

Ces valeurs sont des références générales: les propriétés finales du matériau, les dimensions et les exigences d'essai sont soumises aux spécifications techniques confirmées.

Faites correspondre la ligne au niveau d'impact

Une doublure en caoutchouc-céramique ne doit pas être sélectionnée uniquement sur la base de la dureté de la céramique.

Pour un choc important par un matériau lourd et pointu ou une forte chute verticale, un panneau de caoutchouc céramique standard peut ne pas être suffisant.céramique ZTA, ou une doublure à support en acier fixée mécaniquement devra peut-être être évaluée.

Où les revêtements en caoutchouc et en céramique échouent généralement

1. Les bords avant non protégés

Si le courant de matériau frappe le bord exposé d'un panneau, il peut soulever le caoutchouc, endommager la première rangée de céramique ou ouvrir une voie sous le revêtement.

L'orientation du panneau doit être planifiée de manière à ce que le matériau coule à travers la surface de revêtement au lieu d'être directement contre un bord exposé.

2. Rapport incorrect entre la céramique et le caoutchouc

L'ajout de plus de caoutchouc n'améliore pas automatiquement les performances.

De même, l'utilisation d'une fine couche de caoutchouc sous de grandes tuiles en céramique peut fournir un amortissement insuffisant lorsque l'impact est le problème dominant.

3. Faible adhérence en céramique et caoutchouc

Les pièces en céramique doivent rester solidement encastrées lors d'impacts et de vibrations répétés..

4Une mauvaise préparation de l'équipement

L'huile, la rouille, la poussière et les écailles peuvent réduire l'adhérence entre le revêtement et la coque de l'équipement.

5. Joints de panneau non pris en charge

Les larges espaces ou les joints mal alignés exposent le caoutchouc et l'acier à une usure concentrée.

Liés ou fixés mécaniquement?

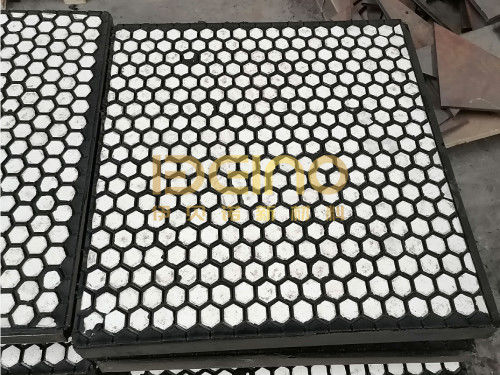

Les photographies du produit montrent principalement des carreaux en céramique incorporés dans un support en caoutchouc.Ce type de panneau peut être collé directement à une surface en acier préparé lorsque les conditions de fonctionnement et l'accès à la maintenance sont appropriés.

Pour les installations plus lourdes ou remplaçables, le revêtement composite peut être fabriqué avec une plaque de support en acier.ou une structure de soudage selon le dessin de l'équipement.

La méthode d'installation doit être confirmée avant la production, car elle affecte la structure du revêtement, l'épaisseur globale et l'interface de l'équipement.

Température: vérifiez le caoutchouc, pas seulement la céramique

La céramique d'alumine est produite à haute température et présente une bonne stabilité thermique.mais cela ne signifie pas qu'une doublure composite en caoutchouc céramique peut fonctionner à la même température qu'une doublure en céramique pure.

La limite de fonctionnement est normalement déterminée par:

• Formulation du caoutchouc
• Système d'adhérence en céramique et caoutchouc
• Adhésif utilisé pour fixer le panneau
• Exposition thermique continue ou intermittente
• Température à la paroi de l'équipement
• Cycles thermiques pendant le fonctionnement

Pour cette structure de produit, la température de référence générale du caoutchouc est de 100°C. Les applications supérieures à cette plage doivent être examinées séparément.L'équipement de transport pneumatique à haute température peut nécessiter une céramique soudée, en céramique à queue de pigeon ou autre structure fixée mécaniquement sans couche de caoutchouc standard.

Équipement typique

Les revêtements en caoutchouc et en céramique sont couramment utilisés pour:

• Périodes de transfert
• Les tracteurs à entraînement et à décharge
• Des chutes de charbon
• boîtes d'alimentation à écran vibrant
• Stations de transfert de convoyeurs
• Zones de transition des compartiments de stockage
• Parties d'alimentation et de déchargement des broyeurs
• Équipements de traitement des minéraux et de manutention en vrac

Ils sont utilisés dans l'exploitation minière, la manutention du charbon, le ciment, l'acier, la production d'électricité, les ports et d'autres industries où la chute ou le déplacement de matériaux crée à la fois un impact et une abrasion.

La structure exacte du revêtement doit être déterminée en fonction de l'emplacement à l'intérieur de l'équipement.

Focus sur la fabrication et l'inspection

Au cours de la production, l'attention est accordée:

• Grade de céramique et dimensions des carreaux
• Disposition en céramique et couverture de surface exposée
• Emballage en céramique dans le caoutchouc
• Épaisseur du caoutchouc et dimensions du panneau
• Condition d'adhésion du caoutchouc céramique
• Légèreté de la surface arrière
• Les positions de soutien et de fixation en acier, le cas échéant

Avant la livraison, la doublure est vérifiée pour détecter les pièces en céramique lâches, les défauts visibles de collage, les bords endommagés, les écarts dimensionnels et la conformité avec le dessin confirmé.

Les panneaux sont emballés dans des boîtiers en bois renforcé ou sur des palettes appropriées.

Questions des acheteurs

1Le HRA85 fait-il référence à la dureté du caoutchouc?

La dureté du caoutchouc est normalement mesurée en utilisant l'échelle Shore A.

2Pourquoi combiner la céramique avec le caoutchouc?

La céramique fournit une résistance à l'abrasion, tandis que le caoutchouc aide à amortir l'impact et les vibrations.

3Les carreaux carrés ou les carreaux hexagonaux sont-ils meilleurs?

Aucune des deux formes n'est automatiquement meilleure. La sélection dépend de la souplesse du panneau, de la couverture céramique, de la courbure de l'équipement, de la taille des particules et de la direction de l'impact.

4Un caoutchouc plus épais est-il toujours meilleur pour la résistance aux chocs?

L'épaisseur du caoutchouc doit être équilibrée avec l'épaisseur de la couverture en céramique et de la doublure globale.

5. Le revêtement peut-il être utilisé à 300 ‰ 500 °C?

Un revêtement composite en caoutchouc céramique standard n'est généralement pas adapté à cette plage de température.Les équipements à haute température doivent utiliser une structure de fixation en céramique conçue séparément..

6Les panneaux peuvent-ils être fixés à l'équipement?

Oui, si le revêtement est fabriqué avec un support et une structure de fixation en acier appropriés.

7Quelles sont les informations requises pour la sélection des paquebots?

Veuillez fournir le dessin de l'équipement, la quantité de revêtement, le type de matériau, la taille maximale des particules, la hauteur de chute, l'angle d'impact, la température de fonctionnement, le motif d'usure existant et la méthode d'installation préférée.

Un point de départ utile est une photographie montrant exactement où le revêtement existant tombe en panne.exposition du bord du panneau, ou une méthode de fixation inappropriée.
